KS Serisi - Sismik Rack Kabinetler

Başarılı KabinPLUS platformu üzerine inşa kurulu yapılarıyla KS Serisi sismik kabinetler, deprem riski yüksek olan bölgelerde bulunan tesislerde bilgi teknolojileri ekipmanlarını güvende tutmak amacıyla tasarlanmıştır.

Özelliklerde Süreklilik

KD Serisi kabinetlerin kapı perforasyonu, renk seçenekleri, yükleme kapasitesi gibi tüm standart özellikleri KS Serisi sismik kabinlerde de korumaktadır. Tek noktadan kilitli veya 4 noktadan kilitli perfore kapılar tercih edilebilinir. Her iki tip kapı seçeneği sismik testlerden başarı ile geçmiştir. Aynı veya benzer yapıdaki kablo ve hava yönlendirme aksesuarları seçilebilir.

19-inch-montaj-profilleri

19 Inch Montaj Profilleri

• Montaj profilleri önde ve arkada konumlandırılan kaynaklı destek çerçeveleri üzerine sabitlenmiştir. Destek çerçeveleri arasında monte edilecek cihazların derinliğine bağlı olarak 25 mm adımla ayarlama imkanı sağlayan çapraz güçlendirme makasları bulunmaktadır. (A)  Ayrıca her iki ön ve arka destek çerçeveleri bir bütün olarak kabin derinliğinde ön veya arkaya doğru 25 mm adımla kaydırılabilir. (B)


• Destek çerçeveleri ve 19 inch montaj profillerinin orta yükseklikte sabitlenmesi gerekmemektedir. Bu sayede kablo yönetimi veya hava akışı yönetimi için daha fazla alan kullanılması mümkün olmaktadır.

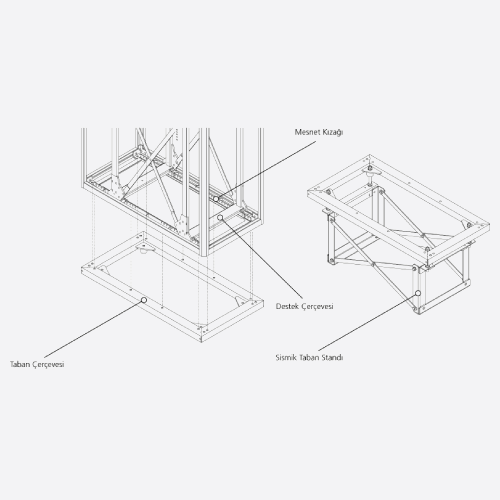

sabitleme-ve-ankraj

Sabitleme ve Ankraj

Sismik dayanım açısından kabinetlerin kendi tasarımları kadar bunların nihai olarak konumlandırıldıkları yapıya sabitlenme yöntemleri de büyük önem taşımaktadır.


Sismik ürünlerin standartlarına göre kabinetlerin sabitlenme işlemi imalatçısının tip deneyler sırasında belirlediği ve montaj talimatlarında tarif edilen yöntemlere uygun olarak gerçekleştirilmek zorundadır.

Kullanılan bağlantı ve ankraj elemanları sismik dayanım sertifikasına sahip olmak zorundadır.

uluslararasi-gecerli-sismik-sertifikasyon

Uluslararası Geçerli Sismik Sertifikasyon

KS Serisi kabinetler uluslararası akredite laboratuvarlar tarafından aşağıdaki standartlara göre test edilmiş ve belgelendirilmiştir.

• IEC / EN 61587-2
• IEC / EN 60980 Zone 4 (Nükleer Tesisler)
• Telcordia NEBS GR63 Zone 4
Sismik deney masası üzerinde taban standları ile birlikte koridor simulasyonu düzeninde kabinet grubu

Sismik Aksesuarlar

Yükseltilmiş taban uygulamalarında kullanılmak üzere tasarlanmış “Sismik Taban Standı” aksesuarı kabinetlerle birlikte deneylere tabi tutulmuş ve sismik dayanımı kanıtlanmıştır.


KD ve KS Serisinde kullanılabilecek tüm ön kapı ve yan kapak alternatifleri kabinetlerle birlikte sismik deneylere tabi tutulmuş ve sismik dayanımı kanıtlanmıştır. Deneyler sırasında herhangi bir kapının açılmasına kısmen de olsa izin verilmez. Tek noktalı ve dört noktalı kilitlemeli kapılar ile sabit veya menteşeli yan kapak alternatifleri istenildiği gibi seçilebilir.

seviye-ayarlama-1

Seviye Ayarlama

Koridor uygulamalarında hava akışı yönetimi aksesuarlarının düzgün bir şekilde konumlandırılabilmesi için bütün kabinetlerin zemine aynı yükseklik seviyesinde sabitlenmesi gerekmektedir.


KS Serisi kabinetlerin taban çerçevesi kabinet gövdesinden ayrılarak önceden beton zemine yada yükseltilmiş taban standına seviye ayarı yapılarak sabitlenebilir. Kolaylıkla gerçekleştirilebilen bu işlem sonrasında her bir kabinet gövdesi kendi taban çerçevesi üzerine sabitlenerek birbirlerine de kolayca bağlanabilir.

Server Kabinet 2Server Kabinet 3
  • 19 inch ekipman montajı için EN 60297-3-100 and EIA-310D standartlarına uygun
  • Sismik dayanım; EN 61587-2, Telcordia NEBS GR63 Zone 4, IEC / EN 60980 Zone 4 (Nükleer Tesisler) standartlarına göre test edilmiş ve belgelendirilmiştir.
  • Topraklama ve koruma devresi sürekliliği EN 60950 standartına uyumlu
  • Katı cisimlerin girişine karşı koruma sınıfı EN 60529 standartına göre IP20 / Ø12,5 mm çapında sonda - parmak geçmez darbelere karşı koruma sınıfı EN 62262 standartına göre IK10 / 20 Joules
  • EN 61587-1 ve UL 2416 standartlarına göre 1500 kg statik yükleme kapasitesi1500 kg dinamik yükleme kapasitesi, ağır hizmet tipi tekerlek seti ile - UL 2413 and UL 1678 standartlarına göre test edilip sertifikalandırılmıştır.
  • Dikey montaj profilleri, üst ve yan kapaklar ile kapıların kabinet gövdesine olan elektriksel bağlantıları ve eşpotansiyel olması sağlanmıştır. Ayrıca dış topraklama iletkeni bağlantısı için kullanılacak olan topraklama terminali gövde üzerinde konumlandırılmıştır.
  • DIN 24041 Perfore plakalar standartına uygun olarak hesaplandığına kapıların bağıl açık alan oranı %85’dir.
  • Standart ambalaj yöntemi uygulanmaktadır
  • Çelik gövde ve bağımsız olarak derinlikleri ayarlanabilen iki adet çiftli dikey montaj profili seti - montaj profillerinin hem ön tarafta, hem de arka tarafta U ünite numaralandırması bulunmaktadır
  • Dış topraklama iletkeninin bağlanacağı topraklama terminali
  • Üst 1 adet fırçalı plastik kablo giriş aksamları ile birlikte
  • Yan kapaklar Standart; iki set sabit yan kapak çifti
    Opsiyon 1; iki set kilitli menteşeli yan kapak
    Opsiyon 2; iki set çift sabit yana geçişli yan kapak-
           dikeyde dörder adet giriş açıklığı ve
           dört adet fırçalı giriş aksesuarı ile birlikte
  • Ön ve arka kapılar - tümünde sarkaç kollu kilit mevcut
     Standart; tam genişlik perfore tek nokta kilitli ön kapı ve perfore ortadan açılım parçalı arka kapı çifti
    Opsiyon; tam genişlik perfore ön ve arka kapı
  • Alt örtü - standartta mevcut değil Opsiyon 1; tam kapalı knock-out’lu 3 parça alt örtü
     Opsiyon 2; önde veya arkada kullanım için alt kapama paneli

Server Kabinet

Yükseklik

Genişlik

Derinlik

600 mm

42U - 2000 mm

1000 mm

47U - 2200 mm

1100 mm

1200 mm

Network Kabinet

Yükseklik

Genişlik

Derinlik

800 mm

42U-2000 mm

1000 mm

1000 mm

47U-2200 mm

1100 mm

1200 mm

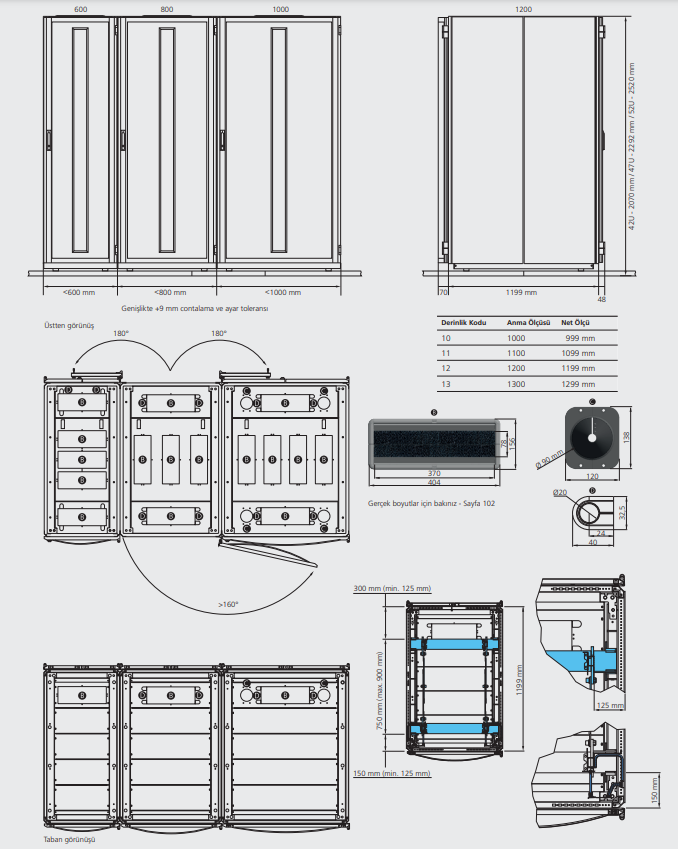

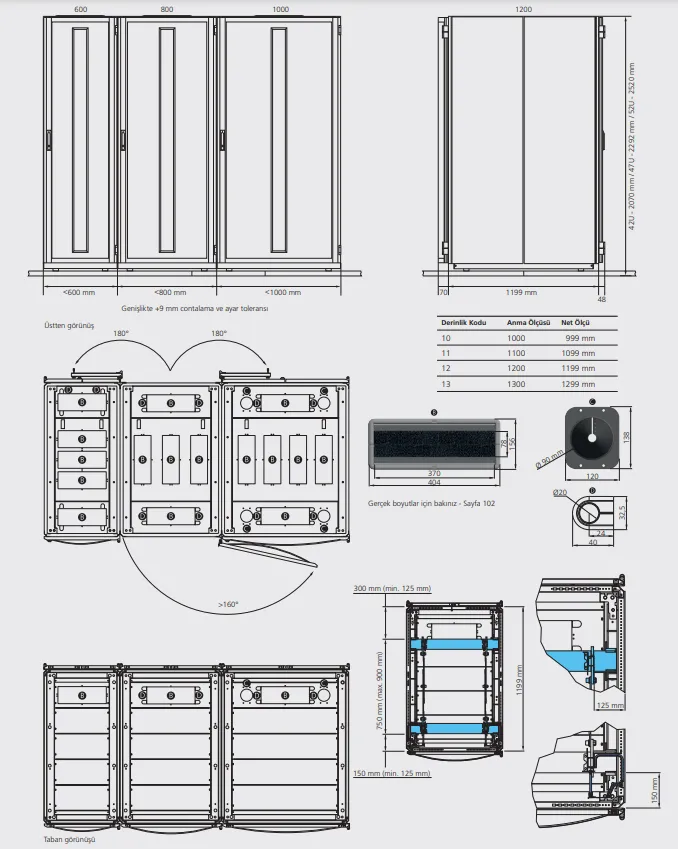

ks-serisi-standart-olculer
