E Serisi İç Tesisat Panoları

E-Kabin E Serisi, iç tesisat panoları özellikle alışveriş merkezleri, oteller, hastaneler gibi binaların dahili elektrik tesisat uygulamalarına yönelik olarak tasarlanmıştır. Tasarım, DIN-ray tipi cihazların kullanımına uygun olacak şekilde yapılmıştır. Kullanım yeri dahili uygulamalar olan ürün monoblok yapıda ve IP55 koruma sınıfındadır. Gövde epoksi polyester toz boya uygulanmış galvanizli sactan imal edilmiştir.

kapi-ici-profilleri

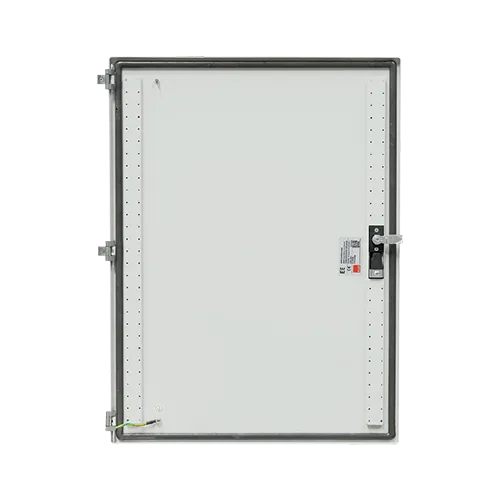

Kapı içi profilleri

Kapağın mukavemetini arttıran kapak içi profilleri, kablo, kablo kanalı vb. bağlantı ekipmanlarının da sabitlenmesine imkan sağlar.

poliuretan-conta

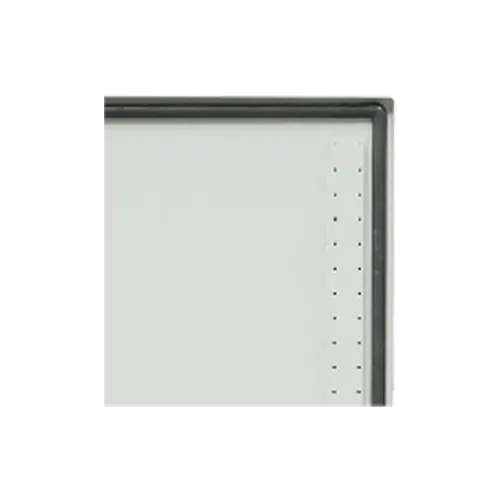

Poliüretan conta

Kapı üzerine yerinde dökülen poliüretan conta zamanla esnekliğini kaybetmez, toz ve suya karşı koruma sağlar

camli-kapi-uygulamasi

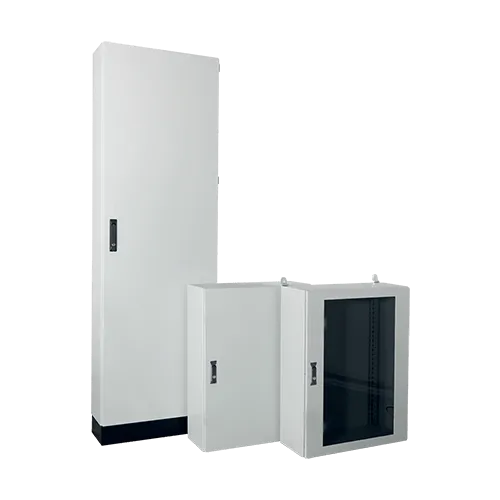

Camlı kapı uygulaması

steğe bağlı olarak temperli camlı kapı seçilebilir.

kapi-altinda-derin-ara-bolge

Kapı altında derin ara bölge

Kapı ile örtü plakaları arasında bulunan 100 mm'lik boşluk kapı üzerine ölçü aleti, paket şalter vs. montajına müsaade etmektedir.

menteseli-ortu-plakalari

Menteşeli örtü plakaları

Örtü plakaları menteşeli, açılabilir olarak imal edilmektedir. Böylelikle örtü plakası çıkarılmadan müdahale imkanı sağlanmaktadır.

180-acilabilir-kapi

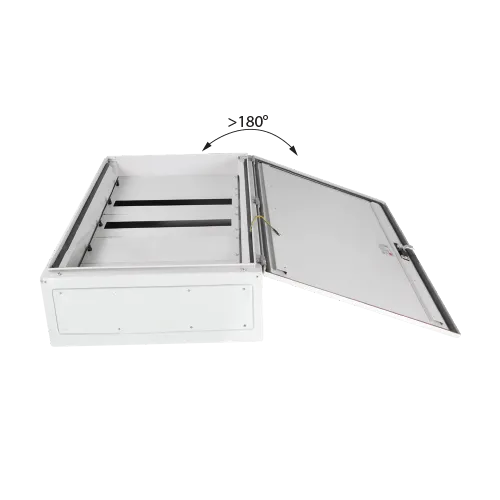

180° açılabilir kapı

Kapı standart menteşe ile 180° açılabilir ve içinde çalışması gereken durumlarda kolaylık sağlar

planlama-kolayligi

Planlama kolaylığı

Standart genişlik ölçüsü sayesinde her bir sırada 24 / 36 adet 18 mm birim genişliğinde cihaz kullanılabilir.

degistirilebilir-kapi-acilma-yonu

Değiştirilebilir kapı açılma yönü

İhtiyaç duyulduğunda kapı açılma yönü değiştirilebilir

kullanilisli-braket

Kullanışlı braket

Braket takımı ile duvara montaj kolay ve hızlı bir şekilde yapılabilir.

Montaj Şekli :

Dikili tip duvara sabitlenen / Duvar tipi

Modülerlik :

Monoblock

Kullanım Yeri :

Dahili

Koruma Sınıfı :

IP 55

Boya :

Epoksi - Polyester toz boya

Renk :

Standart RAL 7035 (Gri renk)

Çevre Şartları Sınıfı :

EN 60721 - 3 - 3’e göre IE32

Uygun Olduğu Standartlar :

IEC 61439-1, IEC 62208 IEC 60529, IEC 62262

e-serisi-siparis-kodlari-1

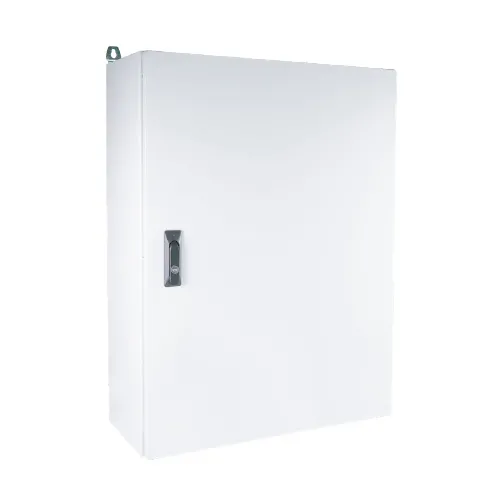

EE Serisi Duvar Tipi

Pano Anma Yüksekliği (A)

Pano Anma Genişliği (B)

Pano Anma Derinliği (C)

Sipariş Kodları

500

600

250

EE 50 60 25 D (C)

650

600

250

EE 65 60 25 D (C)

800

600

250

EE 80 60 25 D (C)

950

600

250

EE 95 60 25 D (C)

1100

600

250

EE 110 60 25 D (C)

1250

600

250

EE 125 60 25 D (C)

800

800

250

EE 80 80 25 D (C)

950

800

250

EE 95 80 25 D (C)

1100

800

250

EE 110 80 25 D (C)

1250

800

250

EE 125 80 25 D (C)

e-serisi-siparis-kodlari-2

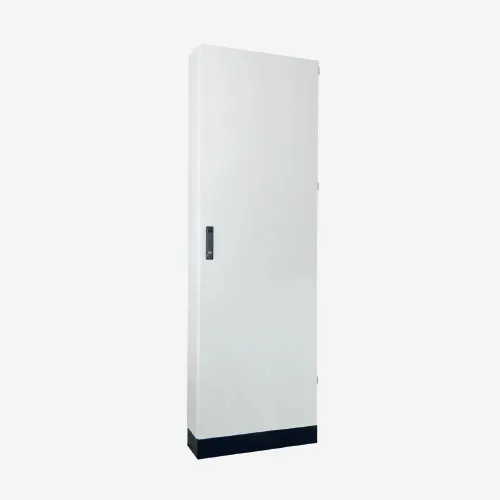

EE Serisi Yer ve Duvar Tipi

Pano Anma Yüksekliği (A)

Pano Anma Genişliği (B)

Pano Anma Derinliği (C)

Sipariş Kodları

1800

600

250

EE 180 60 25 D

1800

800

250

EE 180 80 25 D

2000

600

250

EE 200 60 25 D

2000

800

250

EE 200 80 25 D

D - Düz Kapılı C - Cam Kapılı

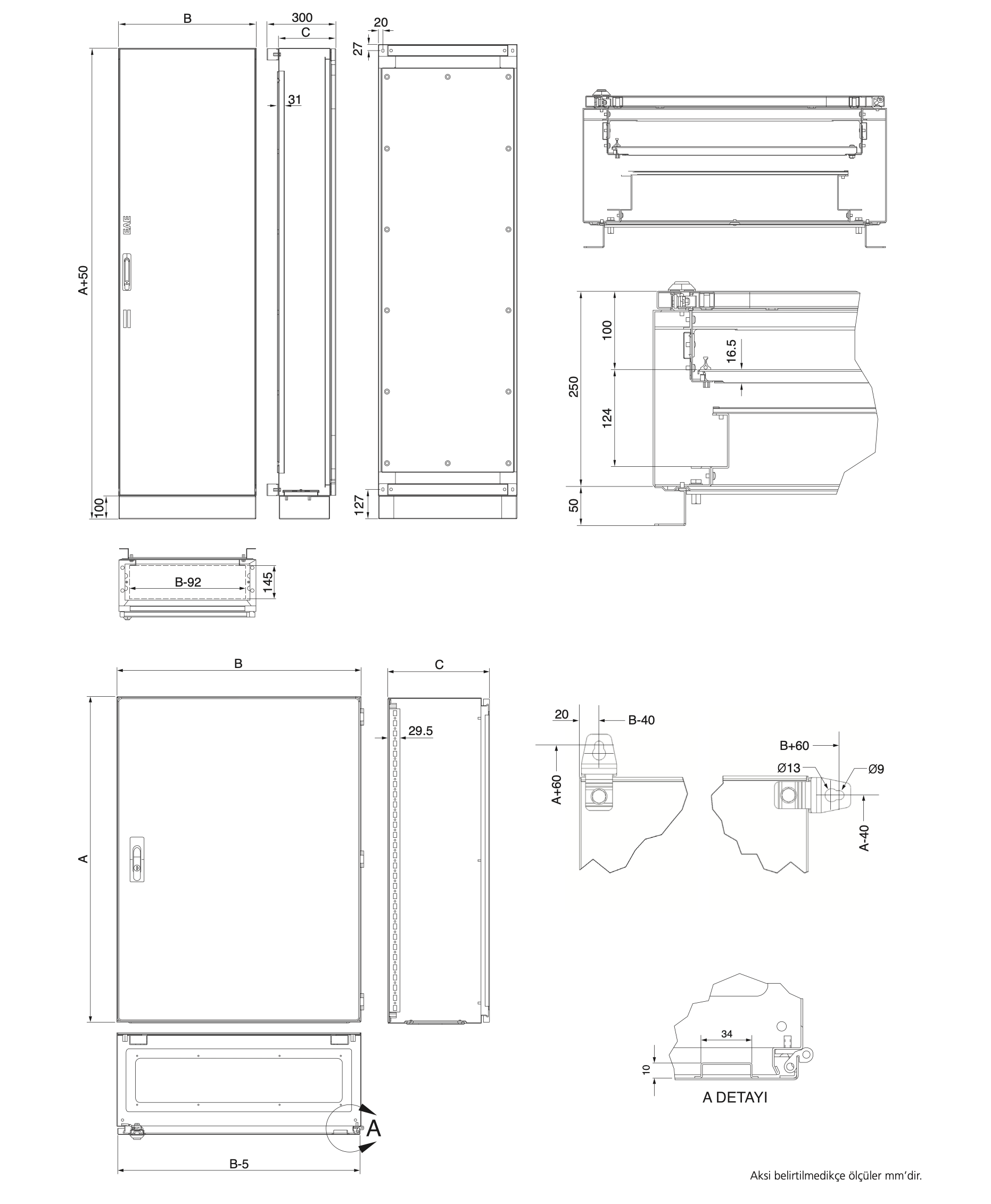

e-serisi-standart-olculer
