S Serisi

E-Kabin S Serisi Elektrik Panoları E-Kabin S Serisi dikili tip panolar profesyonel kuvvetli akım uygulamalarında kullanılmak üzere tasarlanmıştır. Kullanım yeri dahili uygulamalar olan ürün modüler yapıda olup yanyana birleştirilerek genişletilmeye uygundur. Kapı seçimine bağlı olarak, IP55 veya IP41 koruma sınıfında üretilmektedir. Dış ortam ile temas halinde olan iskelet yapısı dahil tüm aksesuarları galvaniz sac üzerine epoksi polyester toz boya uygulamalıdır. Alt örtü takımı standart ürün kapsamına dahildir. Kuvvetli akım uygulamalarında ihtiyaç duyulabilecek parçalı kapak seçeneği bu ürün serisinde mevcuttur.

estetik-gorunum

Estetik görünüm

Eloksallı alüminyum profilden imal edilen üst eşik estetik bir görünüm sağlamaktadır.

dort-noktadan-kilitleme

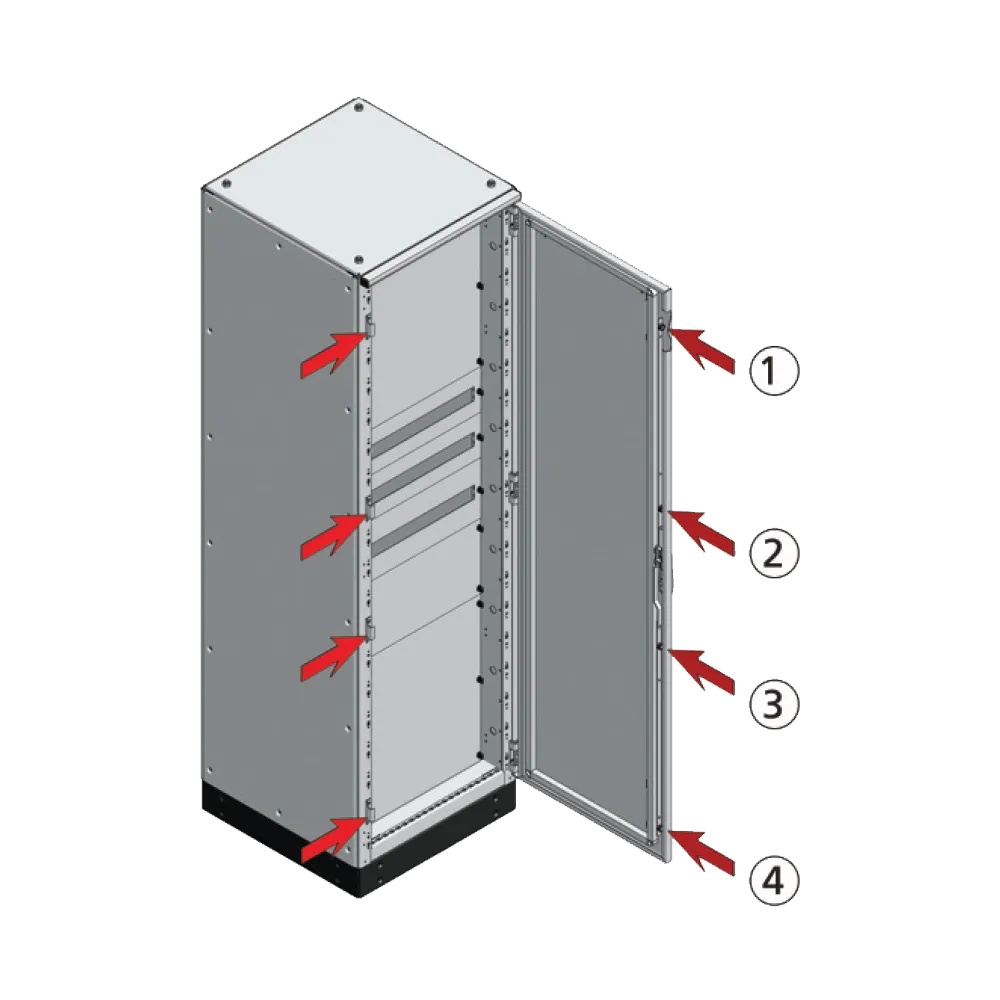

Dört noktadan kilitleme

Kilitleme düzeneği kapının gövdeye dört farklı noktadan tutunmasını sağlar.

Kuvvetli akım uygulamaları için bölmelendirme yeteneği

Kuvvetli akım uygulamaları için bölmelendirme yeteneği

Yatayda bölmelendirme

havalandirma-yarikli-kapilar

Havalandırma yarıklı kapılar

Çeşitli uygulamalarda kullanılabilecek havalandırma yarıklı kapılar standart olarak seçilebilmektedir

genis-on-kapi-secenekleri

Geniş ön kapı seçenekleri

• Düz
• Temperli Camlı (4 mm)
• Havalandırmalı IP41 yıkanabilir filtre ve filtre tutucu ızgara

moduler-yapi

Modüler yapı - yan yana çoğaltabilme

Modüler yapısı sayesinde çoklu kombinasyonlar için yan yana çoğaltılarak montaj imkanı sağlanmaktadır.
• Arkada ve önde kapı kullanımı
• Değiştirilebilir kapı açılma yönü
• Köşe modülü uygulaması.

kuvvetli-iskelet-yapisi

Kuvvetli iskelet yapısı

Kuvvetli iskelet yapısı kapı ve kapakların elektro-montaj sonrasında takılmasına imkan sağlar.

poliuretan-conta

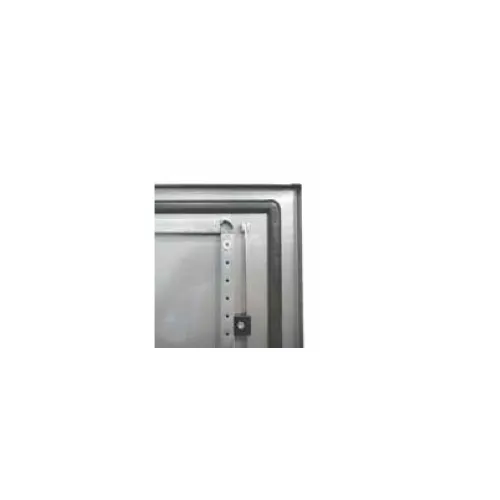

Poliüretan conta

Kapı üzerine yerinde dökülen poliüretan conta zamanla esnekliğini kaybetmez, toz ve suya karşı koruma sağlar.

Korozyona karşı yüksek dayanım

Korozyona karşı yüksek dayanım

İskelet elemanları 2mm galvanizli sactan imal edilmiş ve ilave olarak boyanmıştır. Parçaların birbirleri ile olan temaslarının yeterli topraklama sürekliliğini sağlaması için gerekli önlemler alınmış ve belgelenmiştir.

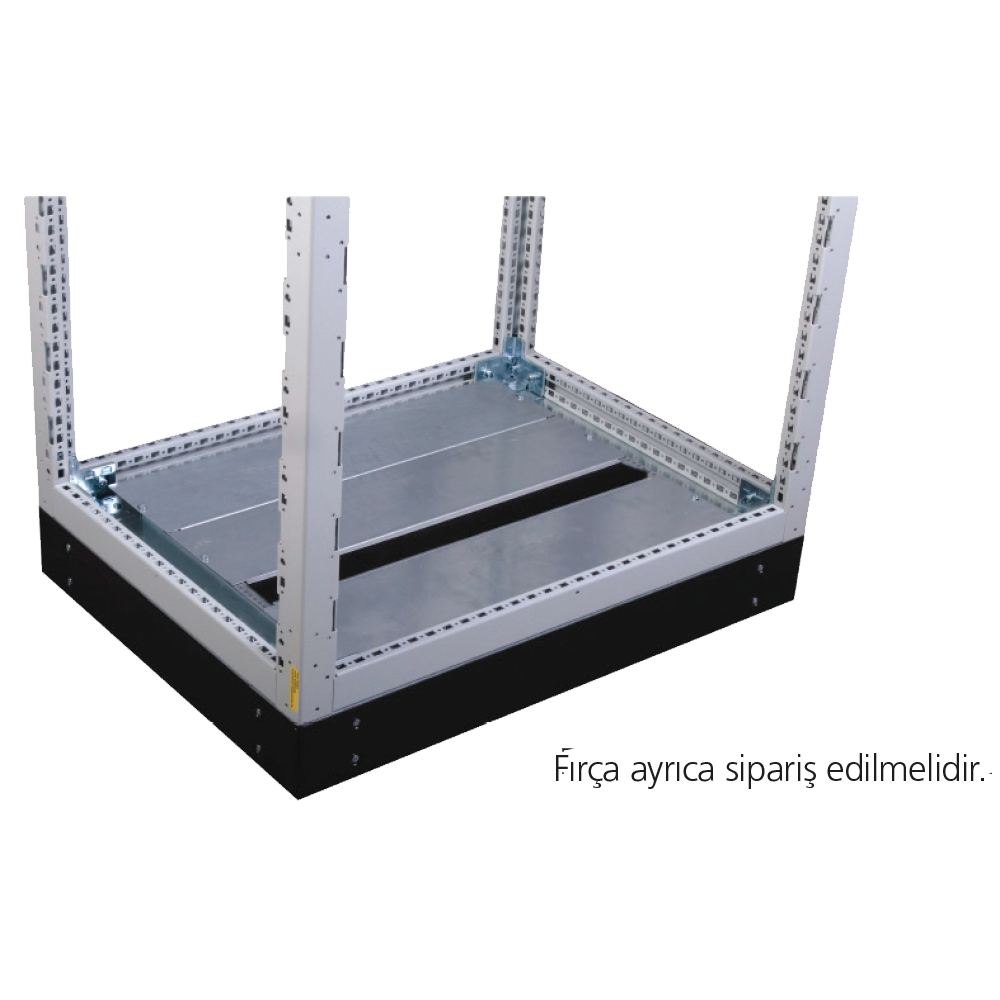

Modüler alt örtü düzeneği

Modüler alt örtü düzeneği

Yüksek koruma sınıfına uygun olarak tasarlanmış alt örtü düzeneği örtü parçalarının kaydırılarak kullanılabilme imkanı sağlamaktadır. Bunların üzerine aksesuar olarak tedarik edilebilen fırçalar da kolayca sabitlenebilmektedir

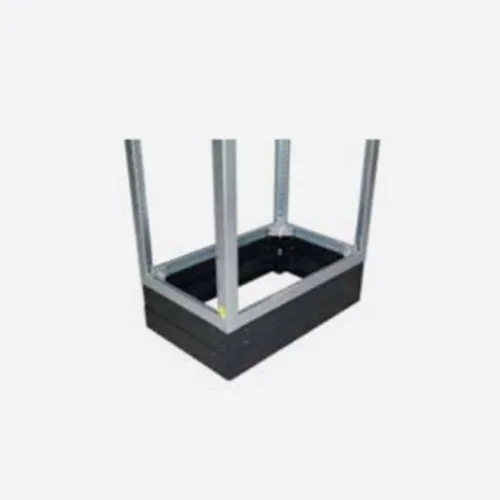

Üst üste monte edilebilir baza

Üst üste monte edilebilir baza

 Modüler baza yapısı üst üste montaj yapılarak panonun yükseltilmesine imkan sağlar.

havalandirma-modulu-aksesuari

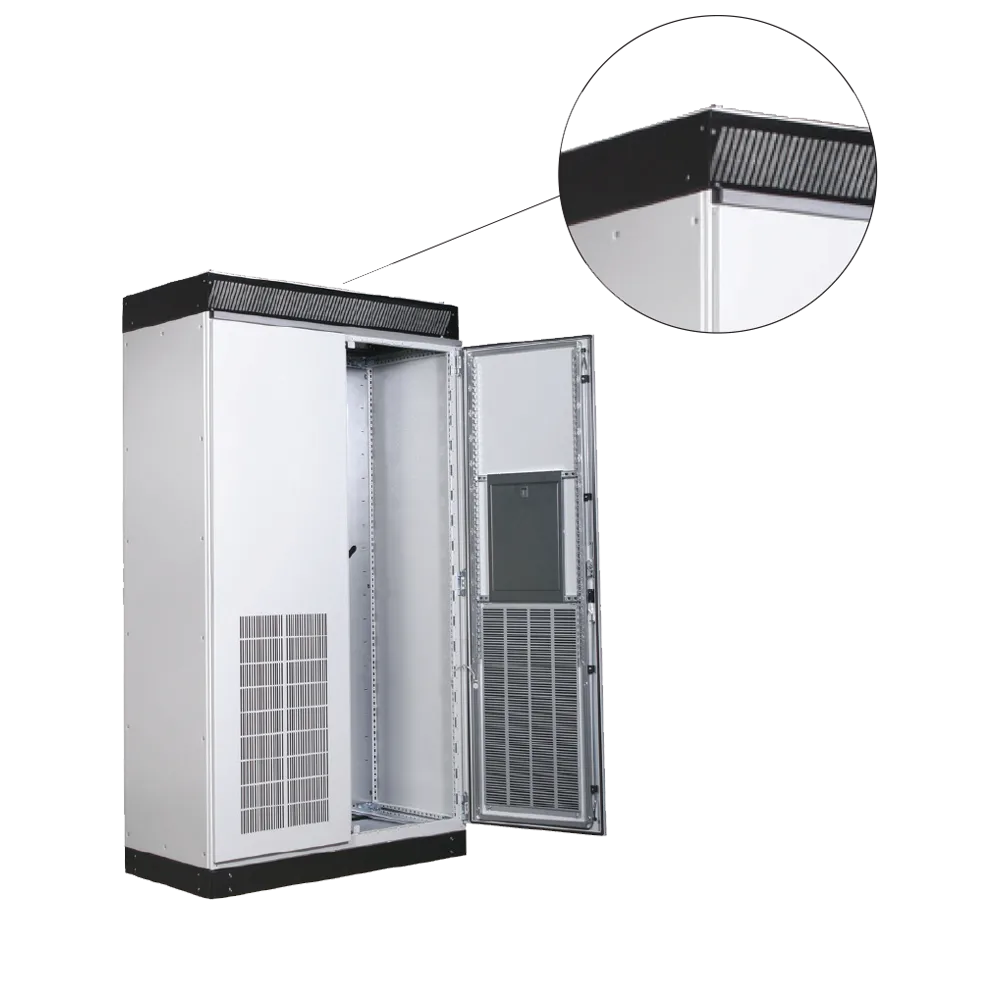

Havalandırma modülü aksesuarı

Yüksek kapasitede doğal havalandırma için havalandırma modülü seçeneği

menteseli-ortu-plakalari

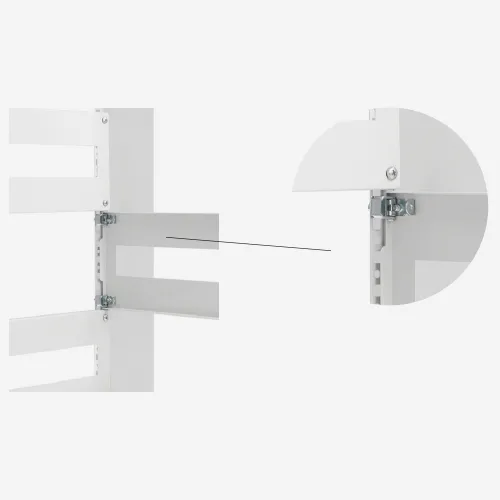

Menteşeli örtü plakaları

Örtü Plakaları menteşeli ve açılabilir olarak imal edilmektedir. Böylelikle örtü plakası çıkarılmadan müdahale imkanı sağlanmaktadır.

Montaj Şekli :

Dikili Tip

Modülerlik :

Modüler

Kullanım Yeri :

Dahili

Koruma Sınıfı :

IP55, IP41 - Ön kapı tipine bağlı olarak

Taşıyıcı Konstrüksiyon :

Boyalı, 2mm galvanizli sac

Boya :

Epoksi - Polyester toz boya

Renk :

Standart RAL 7035 (Gri renk)

Çevre Şartları Sınıfı :

EN 60721 - 3 - 3’e göre IE33 uygun

Uygun Olduğu Standartlar :

IEC 61439-1, IEC 62208, IEC 60529, IEC 62262

Modül Seti - ES MS-1Modül Seti - ES MS-2

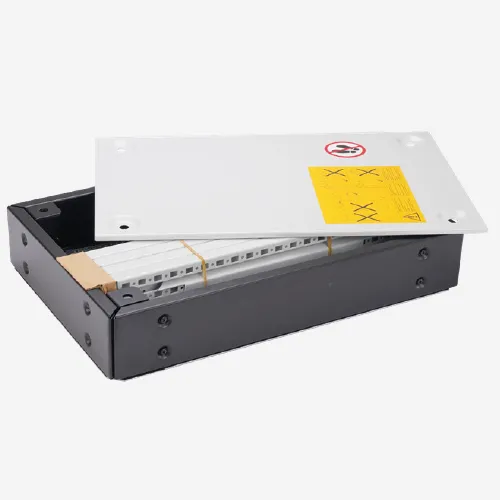

Modül Seti - ES MS

İskelet yapısını oluşturmak için yatay profiller, üst kapak ve baza takımı içerir.

Malzeme  : Galvanizli çelik sac
Yüzey        :  Ral 7035 (Gri renk)
                    Ral 9005 (Siyah renk)
Kapsam    :  4 adet Yatay profil (genişlik ölçüsünde)
                    4 adet Yatay profil (derinlik ölçüsünde)
                    1 adet Üst kapak
                    1 adet Üst kapak bağlantı poşeti
                    1 adet Baza takımı
                    1 adet Baza bağlantı poşeti
                    1 adet Alt örtü takımı


Kullanılabilecek Seriler:

ES
 Modül seti

Pano Anma Genişliği

Pano Anma Derinliği

Sipariş Kodları

400

400

500
600
700
800

ES MS 0404

ES MS 0405
ES MS 0406
ES MS 0407
ES MS 0408

500

400
500
600
700
800

ES MS 0504

ES MS 0505
ES MS 0506
ES MS 0507
ES MS 0508

600

400
500
600
700
800

ES MS 0604

ES MS 0605
ES MS 0606
ES MS 0607
ES MS 0608

700

400
500
600
700
800

ES MS 0704

ES MS 0705
ES MS 0706
ES MS 0707
ES MS 0708

800

400
500
600
700
800

ES MS 0804

ES MS 0805
ES MS 0806
ES MS 0807
ES MS 0808

 Bindirmeli tip kapılı modül setleri

Pano Anma Genişliği

Pano Anma Derinliği

Sipariş Kodları

1000

400
500
600
700
800

ES MS 5504

ES MS 5505
ES MS 5506
ES MS 5507
ES MS 5508

1200

400
500
600
700
800

ES MS 6604

ES MS 6605
ES MS 6606
ES MS 6607
ES MS 6608

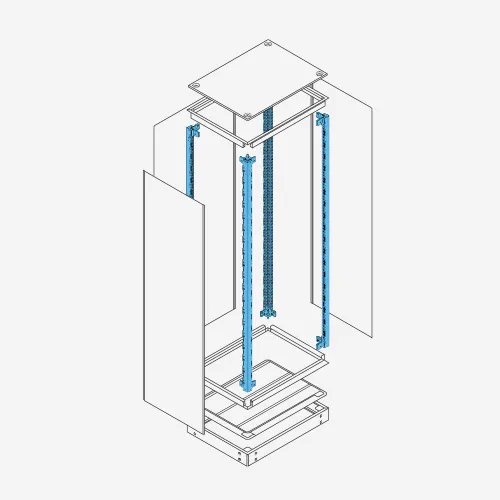

Dikey Profil Seti - ES DP-1Dikey Profil Seti - ES DP-2

Dikey Profil Seti - ES DP

İskelet yapısını oluşturmak için dikeyde kullanılır.

Malzeme  : Galvanizli çelik sac
Yüzey        :  Ral 7035 (Gri renk)
Kapsam    : 4 adet Dikey profil
                    8 adet Köşe birleştirme parçası ve
                    bağlantı elemanları


Kullanılabilecek Seriler:

ES
 Dikey profil seti

Pano Anma Yüksekliği

Sipariş Kodu

1800

ES DP 18

2000

ES DP 20

2200

ES DP 22

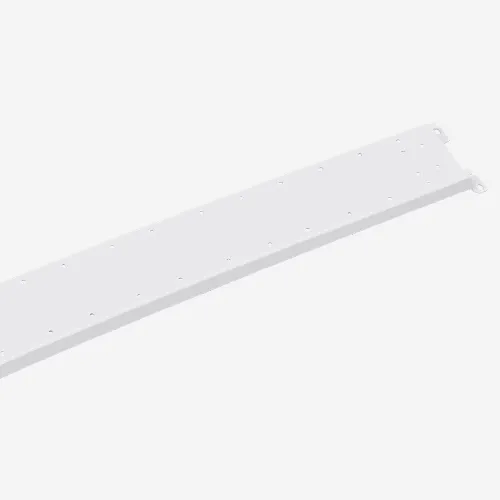

Dikey Orta Profili - ES DO-1Dikey Orta Profili - ES DO-2

Dikey Orta Profili - ES DO

Bindirmeli kapılı ürünlerin arka tarafında sabit kapakların montaj yapılabilmesi için tasarlanmıştır.

Malzeme  : Galvanizli çelik sac
Yüzey        :  Ral 7035 (Gri renk)
Kapsam    : 1 adet Dikey orta profil
                    1 adet Bağlantı poşeti


Kullanılabilecek Seriler:

ESHS
 Dikey orta profil

Pano Anma Yüksekliği

Sipariş Kodu

1800

ES DO 18

2000

ES DO 20

2200

ES DO 22

      Not: Bindirmeli kapılı uygulamalarda arka kapakları montaj yapabilmek için siparişe eklenmelidir.

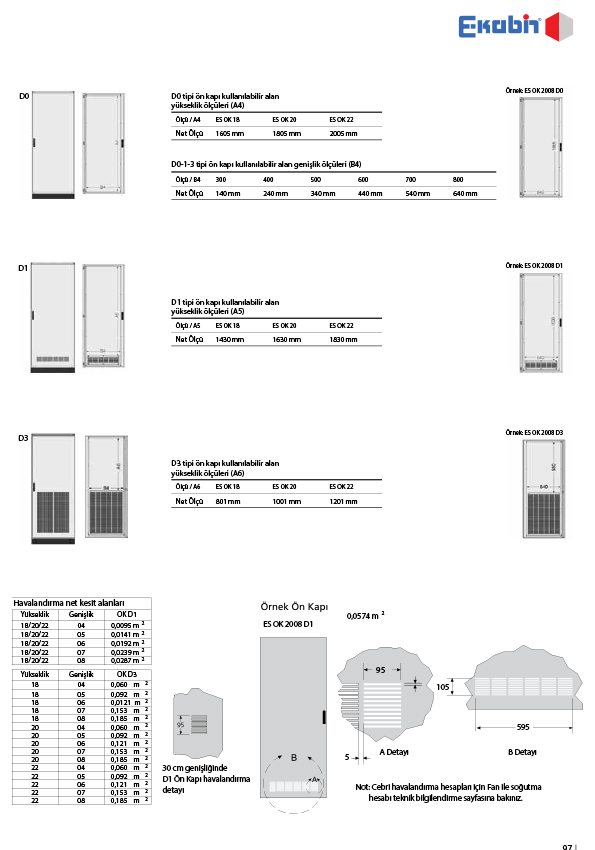

Ön Kapı - ES OK-1Ön Kapı - ES OK-2

Ön Kapı - ES OK

Malzeme  : Galvanizli çelik sac
Yüzey        :  Ral 7035 (Gri renk)
Kapsam    : 1 adet Ön kapı
                    1 adet Eşik profili
                    1 adet Kilit
                    1 adet Bağlantı poşeti


Kullanılabilecek Seriler:

ES
 Ön Kapı

Pano Anma Yüksekliği

Pano Anma Genişliği veya Derinliğİ

Sipariş Kodu

1800

400

500
600
700
800
500+500
600+600

ES OK 1804 D0

ES OK 1805 D0
ES OK 1806 D0
ES OK 1807 D0
ES OK 1808 D0
ES OK 1855 D0
ES OK 1866 D0

2000

400

500
600
700
800
500+500
600+600

ES OK 2004 D0

ES OK 2005 D0
ES OK 2006 D0
ES OK 2007 D0
ES OK 2008 D0
ES OK 2055 D0
ES OK 2066 D0

2200

400

500
600
700
800
500+500
600+600

ES OK 2204 D0

ES OK 2205 D0
ES OK 2206 D0
ES OK 2207 D0
ES OK 2208 D0
ES OK 2255 D0
ES OK 2266 D0

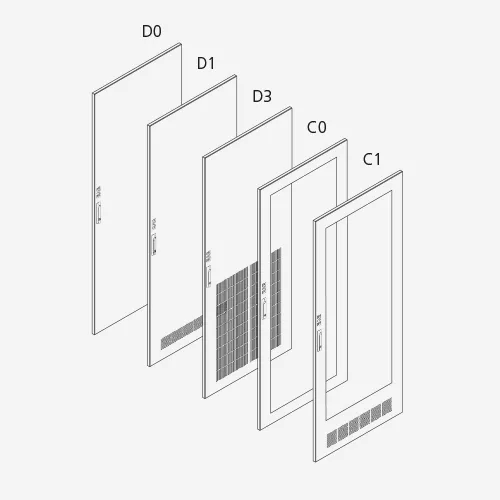

Not: Verilen kodlar D0 kapı tipleri içindir, diğer kapı tipleri için D0 yerine D1-D3-C0-C1 şeklinde değiştirilerek tüm kodlar oluşturulur. C0-C1 kapı tiplerinde temperli cam kullanılmaktadır.
null
OK içine uygun MA montaj profilleri

Ön Kapı Genişliği

Uzunluk L

Kod

50 cm

34,5 cm

EG MA 0350

60 cm

44,5 cm

EG MA 0450

70 cm

54,5 cm

EG MA 0550

80 cm

64,5 cm

EG MA 0650

Sabit Kapak - EG SK-1Sabit Kapak - EG SK-2

Sabit Kapak - EG SK

Panoların arka ve/veya yan taraflarının kapatılması için kullanılır. Arka ve yan kapakların tasarımları aynıdır.

Malzeme  : Galvanizli çelik sac
Yüzey        :  Ral 7035 (Gri renk)
Kapsam    : 1 adet Sabit kapak
                    1 adet Bağlantı poşeti


Kullanılabilecek Seriler:

ESED
SK Sabit Kapak

Pano Anma Yüksekliği

Pano Anma Genişliği veya Derinliği

Sipariş Kodu

1800

400

500
600
700
800

EG SK 1804

EG SK 1805
EG SK 1806
EG SK 1807
EG SK 1808

2000

400

500
600
700
800

EG SK 2004

EG SK 2005
EG SK 2006
EG SK 2007
EG SK 2008

2200

400

500
600
700
800

EG SK 2204

EG SK 2205
EG SK 2206
EG SK 2207
EG SK 2208

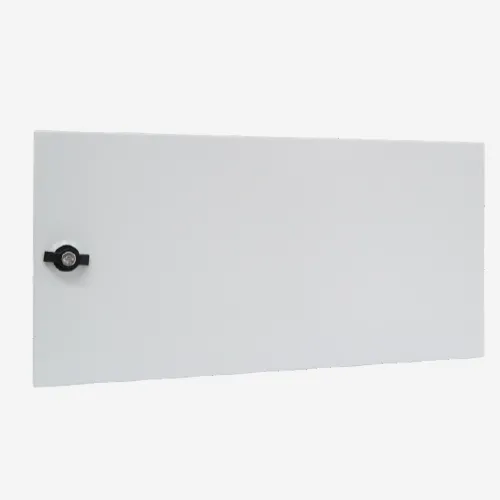

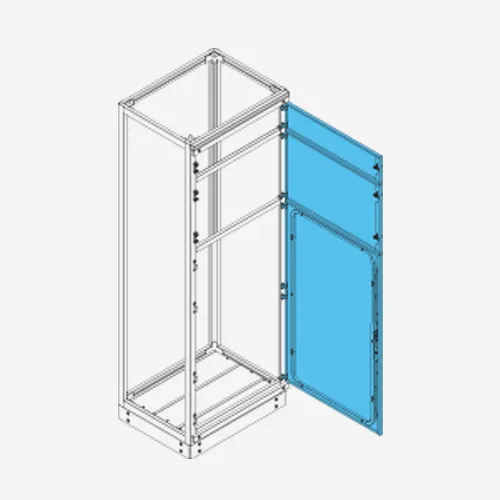

Parçalı Kapak - ES PK-1Parçalı Kapak - ES PK-2Parçalı Kapak - ES PK-3

Parçalı Kapak - ES PK

Kuvvetli akım uygulamaları için yatayda bölmelendirme yapabilmek amacıyla
tasarlanmıştır.

Malzeme  : Galvanizli çelik sac
Yüzey        :  Ral 7035 (Gri renk)
Kapsam    : 1 adet Parçalı kapı
                    1 adet Bağlantı poşeti
                    (kilit, menteşe, topraklama seti)


Kullanılabilecek Seriler:

ES

Not: Parçalı Kapıların kullanılması durumunda üst eşik ve alt üst sabit kapakların bulunduğu ES PET seti ayrıca sipariş edilmelidir. Bkz. sayfa 93 Parçalı Kapıların tasarımları simetriktir açılma yönleri değiştirilebilir. Bir panoda kullanılan Parçalı Kapıların anma yüksekliklerinin toplamı pano anma yüksekliğinden 20 cm kısa olmalıdır.
Parçalı Kapı Sipariş Kodlama Tablosu

Parçalı Kapı Anma Yüksekliği

Pano Anma Genişliği

150 (015)

400 (04)

200 (020)

500 (05)

250 (025)

600 (06)

300 (030)

700 (07)

350 (035)

800 (08)

400 (040)

450 (045)

500 (050)

550 (055)

600 (060)

650 (065

700 (070)

750 (075)

800 (080)

850 (085)

900 (090)

950 (095)

1000 (100)

1050 (105)

1100 (110)

1150 (115)

1200 (120)

1250 (125)

1300 (130)

1400 (140)

1500 (150)

1600 (160)

1700 (170)

1800 (180)

Not: Parçalı Kapı anma yüksekliğine bağlı olarak kilit tipi ve kilit adedi değişkenlik göstermektedir.

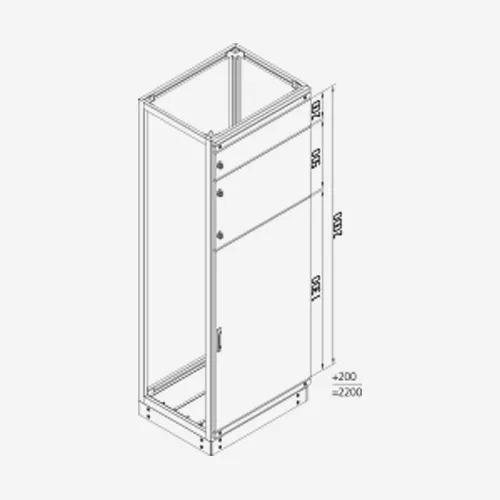

Pano uygulama örneği
Anma yüksekliği : 2200 mm
Anma genişliği : 800 mm
Yatay ara profil

Pano Anma Genişliği

Sipariş Kodu

400

ES YA 04

500

ES YA 05

600

ES YA 06

700

ES YA 07

800

ES YA 08

Yatay Ara Profili - ES YA-1Yatay Ara Profili - ES YA-2

Yatay Ara Profili - ES YA

Kuvvetli akım uygulamaları için yatayda bölmelendirme yapabilirmek amacıyla tasarlanmıştır.

Malzeme  : Galvanizli çelik sac
Yüzey        :  Ral 7035 (Gri renk)
Kapsam    : 1 adet ES YA Yatay ara profili
                    1 adet Tespit ve bağlantı poşeti


Kullanılabilecek Seriler:

ES
Eşik ve Alt Üst Sabit Kapak

Pano Anma Genişliği

Sipariş Kodu

400

ES PET 04

500

ES PET 05

600

ES PET 06

700

ES PET 07

800

ES PET 08

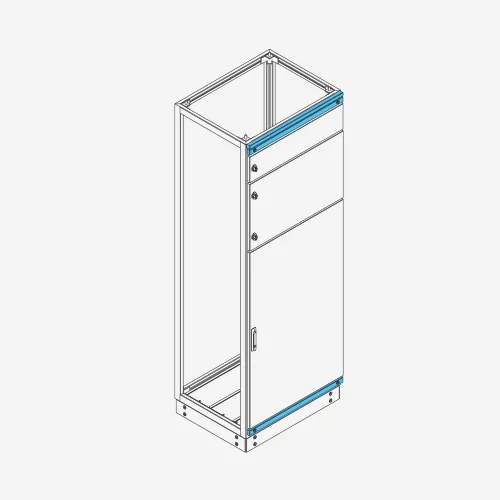

Eşik ve Alt Üst Sabit Kapak - ES PET-1Eşik ve Alt Üst Sabit Kapak - ES PET-2

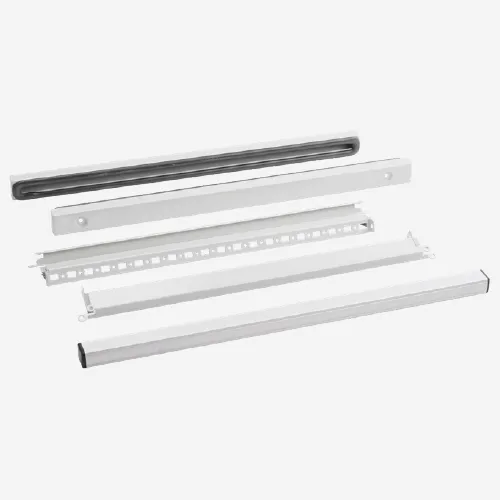

Eşik ve Alt Üst Sabit Kapak - ES PET

Parçalı kapak kullanılması durumunda pano başına bir adet ayrıca sipariş edilmesi gerekmektedir.

Malzeme  : Galvanizli çelik sac
                     Eloksal kaplamalı aluminyum (eşik profili)
Yüzey        :  Ral 7035 (Gri renk)
Kapsam    : 1 adet Eşik profili
                     2 adet Sabit kapak
                     2 adet Sabit kapak profili
                     1 adet Bağlantı poşeti


Kullanılabilecek Seriler:

ES
Boy Montaj Plakaları - EG MK-1Boy Montaj Plakaları - EG MK-2

Boy Montaj Plakaları - EG MK

Genel kullanıma uygun olarak tasarlanmıştır.

Malzeme  : Galvanizli çelik sac
Kapsam    : 1 adet Boy montaj plakası
                    2 adet Derinlik profili
                    1 adet Bağlantı poşeti


Kullanılabilecek Seriler:

ELESEDXSHS

Sipariş kodlama tablosu

Pano Anma Yüksekliği

Pano Anma Genişliği

Pano Anma Derinliği

Sac Kalınlığı

YY

GG

DD

TXX

12*

04

04

T15

14*

05

05

T20

16*

06

06

T30

18

07

07

20

08

08

22

10

12

* Bu ölçülerde (Y=12,14,16) sadece T20 tipi mevcuttur
Montaj plakası bilgileri

TXTT

Sac Kalınlığı

Azami Taşıma Kapasitesi

Yüzey Koruma

T15

1,5 mm

300 kg

Folyosuz

T20

2 mm

600 kg

Folyolu

T30

3 mm

600 kg

Folyosuz
