 XH Serisi

E-Kabin XH Serisi dikili tip paslanmaz elektrik panoları, harici uygulamalar için genel kullanıma yönelik elektrik ekipmanları mahfazası olarak tasarlanmıştır. Modüler yapıda olan ürün yan yana birleştirilerek genişletilmeye uygundur. IP55 koruma sınıfındadır ve boyasız olarak üretilmektedir. Ancak özel imalat olarak istenilen RAL kodlarında boyalı veya vernikli imalat yapılabilmektedir.


XH serisi paslanmaz pano 304 veya 316 kalite hammadde ile üretilebilmektedir. 316 kalite paslanmaz çelikten imal edilmiş kilit sistemi standart ürün kapsamına dahildir.
Tüm E-Kabin iç aksesuarları paslanmaz ürün içinde de kullanıma uygun şekilde boyutlandırılmıştır.
Standart ürün tasarımına bağlı kalarak boyut değişikliği, malzeme kalınlığı değişikliği ve istenilen şekilde delik işlemleri uygulanabilir.


temiz-yuzey-deseni

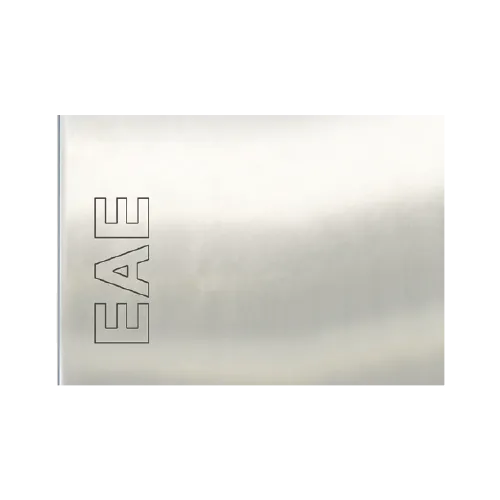

Temiz yüzey deseni

Çeşitli kapı içi aksam için kullanılan kaynak civataları kapının dışında iz bırakmayacak şekilde uygulanır. Böylece temiz ve pürüzsüz yüzey görünümü sağlanır.

ortak-moduler-ic-aksesuarlar

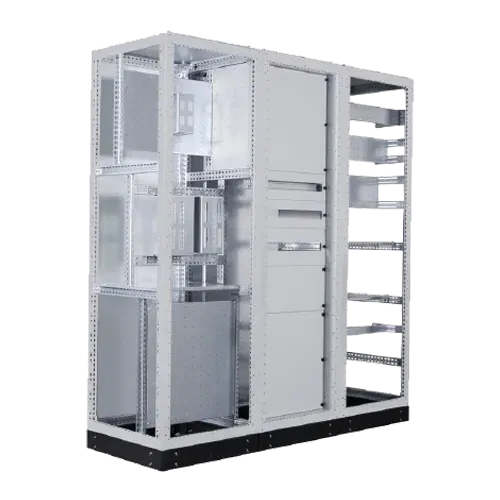

Ortak modüler iç aksesuarlar

Tüm E-Kabin serisinde kullanılan montaj profilleri, montaj plakaları, ön örtü sistemi vb. gibi iç aksesuarlar paslanmaz ürünler içinde de kullanılabilir

cati-altinda-fan-imkani

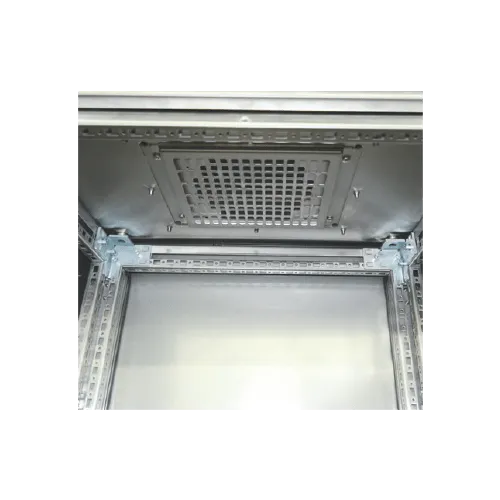

Çatı Altında Fan İmkanı

Çatı altında kullanılan fana pano içerisinden erişim imkanı servis ve bakım kolaylığı sağlar.

ozel-olcu-imkani

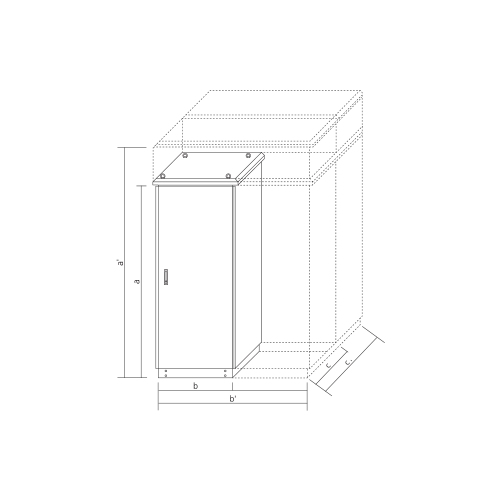

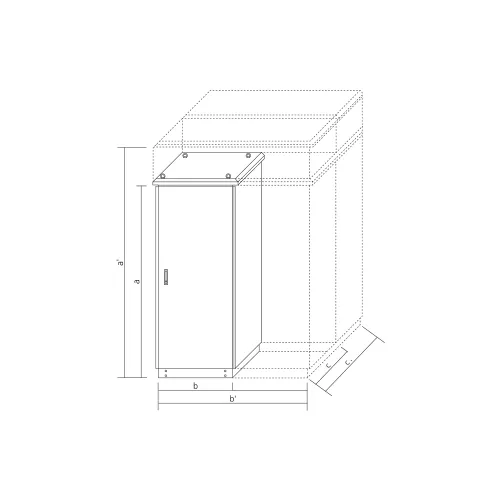

Özel ölçü imkanı

Standart dışı, özel boyutlarda imalat mümkündür.

* Detay için Müşteri Temsilcinizden bilgi alınız.

moduler-yapi-yan-yana-genisleme

Modüler yapı - yan yana genişleme

Modüler iskelet ve çatı yapısı sayesinde çeşitli çoklu kombinasyonlar için yan yana çoğaltılarak montaj imkanı sağlanmaktadır.

Ayrıca;

• Arkada ve önde kapı kullanımı

• Kapı açılma yönünün değiştirilmesi mümkündür.

ust-aski-imkani

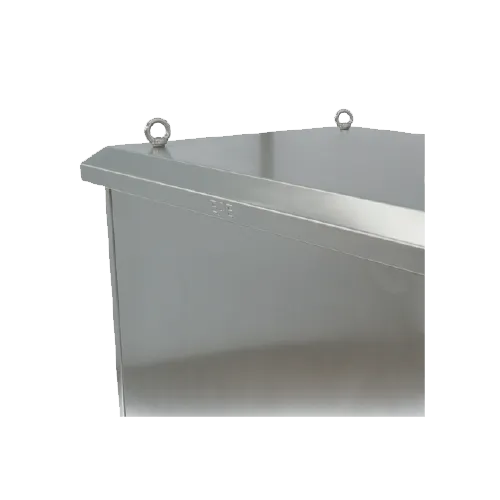

Üst askı imkanı

Opsiyonel olarak seçilebilen taşıma halkaları, panonun tüm yüküyle birlikte üstten kaldırılarak güvenli bir şekilde taşınmasına imkan sağlamaktadır.

paslanmaz-kilit

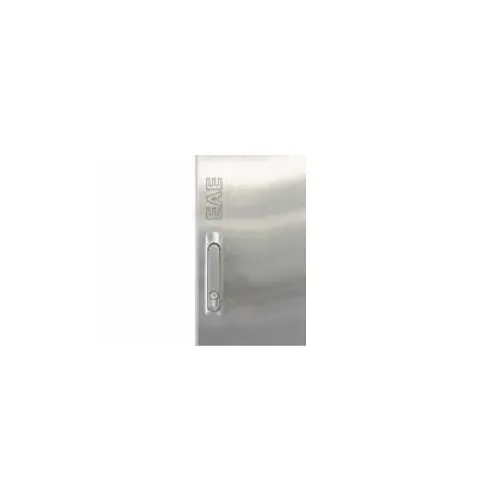

Paslanmaz kilit

316 kalite paslanmaz çelikten imal edilmiş kilit sistemi standart ürün kapsamına dahildir.

poliuretan-conta

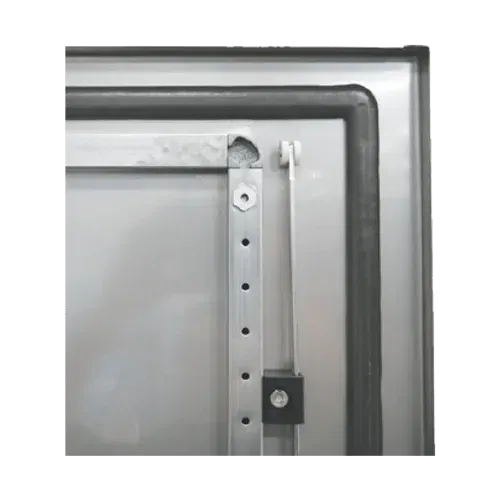

Poliüretan conta

Kapak üzerine yerinde dökülen poliüretan conta zamanla esnekliğini kaybetmez, toz ve suya karşı koruma sağlar.

Montaj Şekli :

Dikili Tip

Modülerlik :

Modüler

Kullanım Yeri :

Harici

Koruma Sınıfı :

IP55

Çevre Şartları Sınıfı :

EN 60721 - 3 - 3’e göre IE37

Uygun Olduğu Standartlar

IEC 61439-1 IEC 62208 IEC 60529 IEC 62262

Malzeme :

304 kalite paslanmaz çelik - standart 316 kalite paslanmaz çelik - opsiyonel

Kilit Aksamı :

Paslanmaz çelik - standart

null

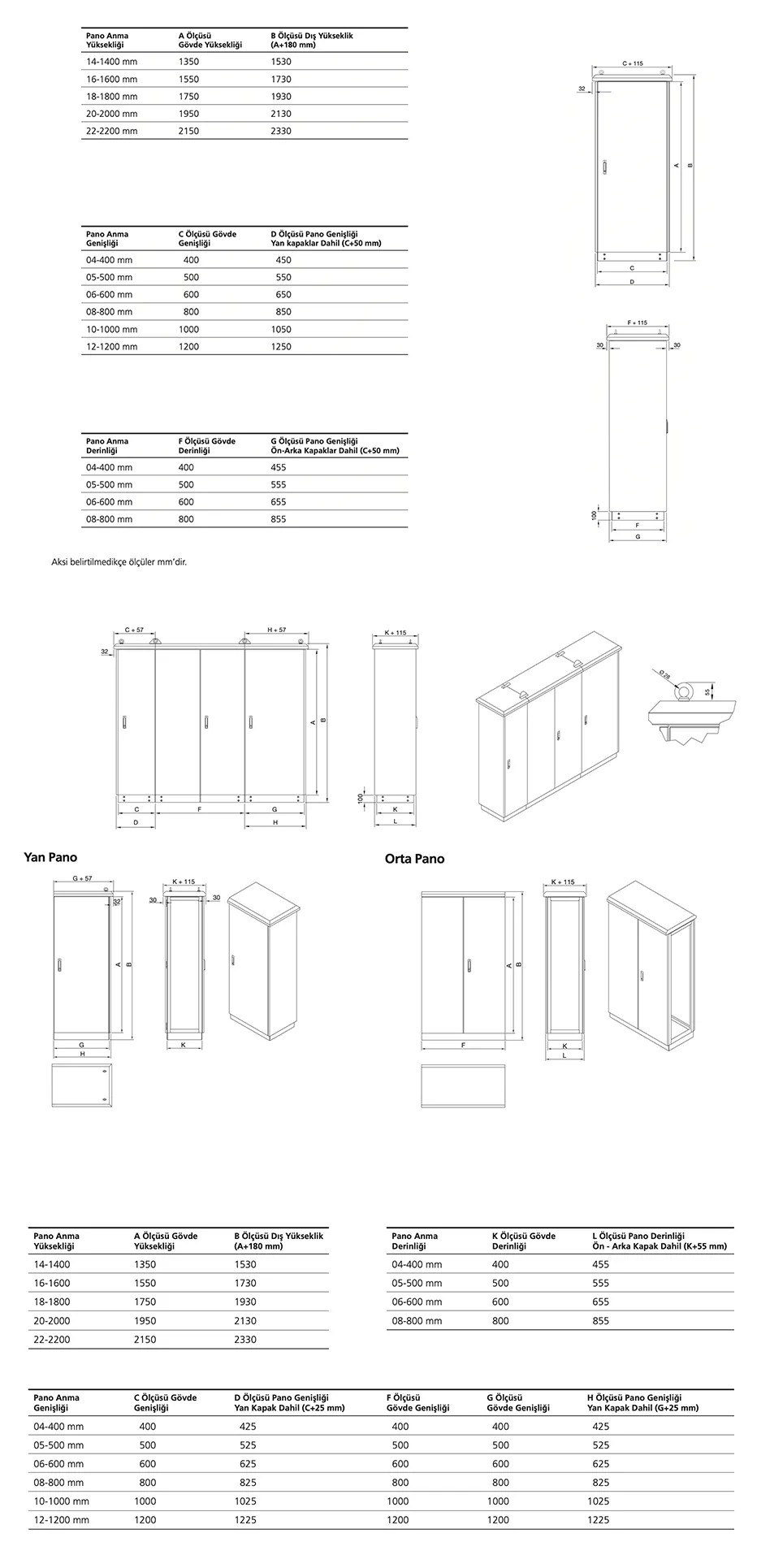

Sipariş Kodları
XH paslanmaz harici dikili tip panolar aşağıda verilen boyutlarda imal edilmektedir. Sipariş için müşteri temsilcinizden bilgi alınız.

Pano Anma Yüksekliği

Pano Anma Genişliği

Pano Anma Derinliği

1400

400

400

1600

500

500

1800

600

600

2000

700

700

2200

800

800
