D Serisi

E-Kabin D Serisi dikili tip panolar, endüstriyel uygulamalarda kullanılmak üzere tasarlanmıştır. Kullanım yeri dahili uygulamalar olan ürün modüler yapıda olup, yan yana birleştirilerek genişletilmeye uygundur. Kapı seçimine bağlı olarak, IP55 veya IP41 koruma sınıfında üretilmektedir. Kapı ve kapakları galvaniz sac üzerine epoksi polyester toz boya ve iç aksamı galvaniz saçtan üretilmiş olan ürün, sade tasarımı ve farklı uygulamalardaki işlevselliği ile değer katmaktadır.

ust-uste-monte-edilebilir-baza

Üst üste monte edilebilir baza

Modüler baza yapısı üst üste montaj yapılarak panonun yükseltilmesine imkan sağlar.

moduler-yapi

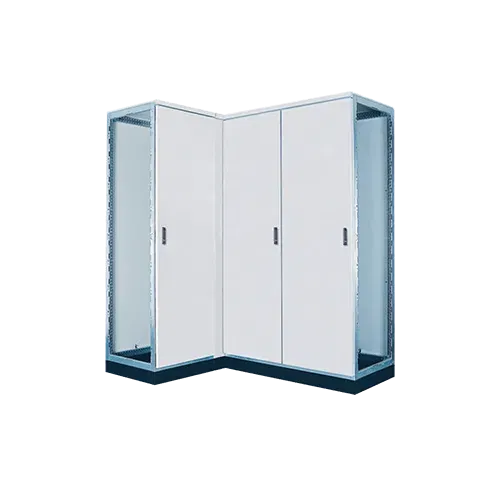

Modüler yapı - yan yana çoğaltabilme

Modüler yapısı sayesinde çoklu kombinasyonlar için yan yana çoğaltılarak montaj imkanı sağlanmaktadır.

• Arkada ve önde kapı kullanımı

• Değiştirilebilir kapı açılma yönü

• Köşe modülü uygulaması

Havalandırma modülü aksesuarı

Havalandırma modülü aksesuarı

Yüksek kapasitede doğal havalandırma sağlamak amacıyla havalandırma modülü aksesuarı kullanılabilir.

Poliüretan conta

Poliüretan Conta

Kapı üzerine yerinde dökülen poliüretan conta zamanla esnekliğini kaybetmez, toz ve suya karşı koruma sağlar.

Kuvvetli iskelet yapısı

Kuvvetli iskelet yapısı kapı ve kapakların elektromontaj sonrasında takılmasına imkan sağlar.

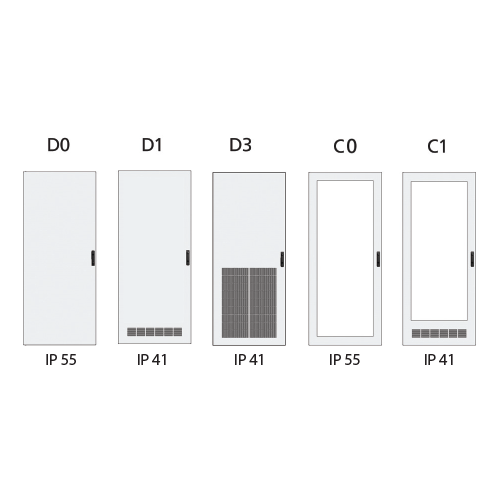

havalandirma-yarikli-kapilar

Havalandırma yarıklı kapılar

Çeşitli uygulamalarda kullanılabilecek havalandırma yarıklı kapılar standart olarak seçilebilmektedir.

Geniş ön kapı seçenekleri

• Düz

• Temperli Camlı (4 mm)
• Havalandırmalı IP41 yıkanabilir filtre ve filtre tutucu ızgara

İşlevsel boy montaj plakası

İşlevsel boy montaj plakası

İhtiyaca bağlı olarak farklı kalınlıklarda seçilebilecek boy montaj plakası ve aksesuarları gerek birleştirilen pano uygulamalarında gerekse de ağır cihaz montajında kolaylık sağlar

dort-noktadan-kilitleme

Dört noktadan kilitleme

Kilitleme düzeneği kapının gövdeye dört farklı noktadan tutunmasını sağlar.

Montaj Şekli :

Dikili Tip

Modülerlik :

Modüler

Kullanım Yeri :

Dahili, Kuru ortam

Koruma Sınıfı :

IP41, IP55

Taşıyıcı Kontrüksiyon :

2 mm galvanizli sac

Boya :

Epoksi - Polyester toz boya

Renk :

Standart RAL 7035 (Gri Renk)

Çevre Şartları Sınıfı :

EN 60721 - 3 - 3`e göre IE32

Uygun Olduğu Standartlar

IEC 61439-1,IEC 62208 ,IEC 60529, IEC 62262

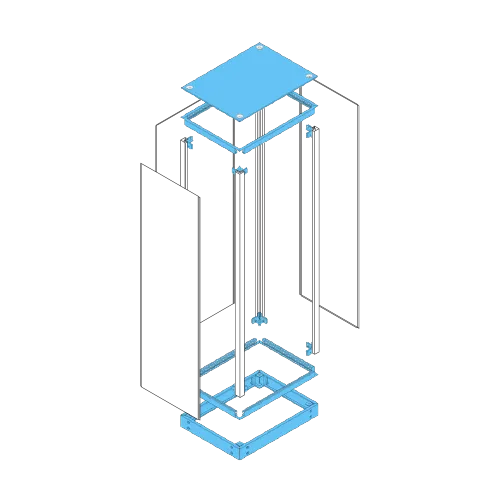

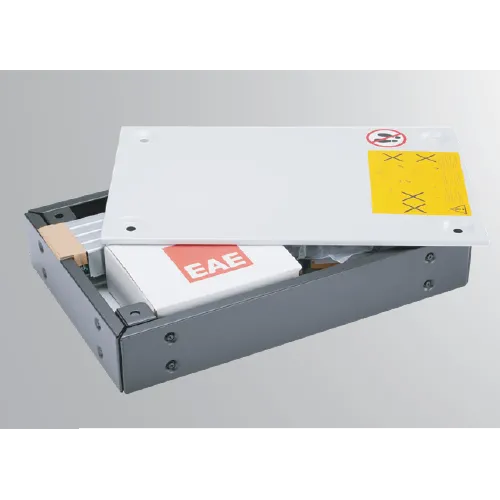

 Modül Seti

Pano Anma Genişliği

Pano Anma Derinliği

Sipariş Kodları

400

400

500
600
700
800

ED MS 0404 (55,41)

ED MS 0405 (55,41)
ED MS 0406 (55,41)
ED MS 0407 (55,41)
ED MS 0408 (55,41)

500

400

500
600
700
800

ED MS 0504 (55,41)

ED MS 0505 (55,41)
ED MS 0506 (55,41)
ED MS 0507 (55,41)
ED MS 0508 (55,41)

600

400

500
600
700
800

ED MS 0604 (55,41)

ED MS 0605 (55,41)
ED MS 0606 (55,41)
ED MS 0607 (55,41)
ED MS 0608 (55,41)

700

400

500
600
700
800

ED MS 0704 (55,41)

ED MS 0705 (55,41)
ED MS 0706 (55,41)
ED MS 0707 (55,41)
ED MS 0708 (55,41)

800

400

500
600
700
800

ED MS 0804 (55,41)

ED MS 0805 (55,41)
ED MS 0806 (55,41)
ED MS 0807 (55,41)
ED MS 0808 (55,41)

 Bindirmeli Tip Kapılı Modül Setleri

Pano Anma Genişliği

Pano Anma Derinliği

Sipariş Kodları

1000

400

500
600
700
800

ED MS 5504 (55,41)

ED MS 5505 (55,41)
ED MS 5506 (55,41)
ED MS 5507 (55,41)
ED MS 5508 (55,41)

1200

400

500
600
700
800

ED MS 6604 (55,41)

ED MS 6605 (55,41)
ED MS 6606 (55,41)
ED MS 6607 (55,41)
ED MS 6608 (55,41)

Not: ED Serisi ürünlerinin koruma sınıfının IP55 olması istenilen durumlarda, ürün kapsamında Alt Örtü bulunmaktadır. (Alt Örtü kombinasyonları için bkz. sayfa 182)
        Örnek: ED MS 0506 41

        ED Serisi ürünlerin koruma sınıfının IP41 olması istenilen durumlarda ürün kapsamında alt örtü bulunmamaktadır.
        Örnek: ED MS 0506 41

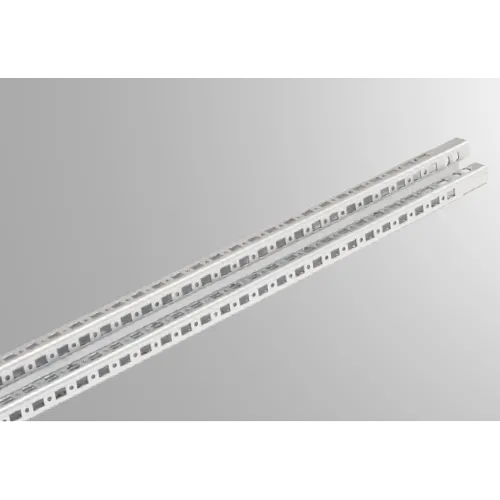

Dikey Profil Seti - ED DP-1Dikey Profil Seti - ED DP-2

Dikey Profil Seti - ED DP

İskelet yapısını oluşturmak için dikeyde kullanılır.

Malzeme  : Galvanizli çelik sac
Yüzey        :  Galvaniz
Kapsam    : 4 adet Dikey profil


Kullanılabilecek Seriler:

ED
Dikey profil seti

Pano Anma Yüksekliği

Sipariş Kodu

1800

ED DP 18

2000

ED DP 20

2200

ED DP 22

Dikey Orta Profili - ED DO-1Dikey Orta Profili - ED DO-2

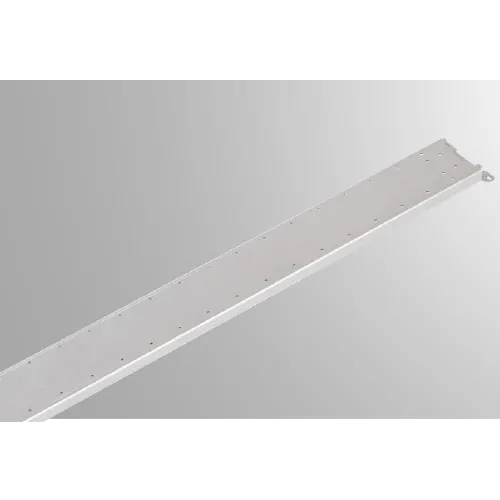

Dikey Orta Profili - ED DO

Bindirmeli kapılı ürünlerin arka tarafında sabit kapakların montaj yapılabilmesi için

Malzeme  : Galvanizli çelik sac
Yüzey        :  Galvaniz
Kapsam    : 1 adet Dikey orta profil
                    1 adet Bağlantı poşeti


Kullanılabilecek Seriler:

ED
Dikey orta profil

Pano Anma Yüksekliği

Sipariş Kodu

1800

ED DO 18

2000

ED DO 20

2200

ED DO 22

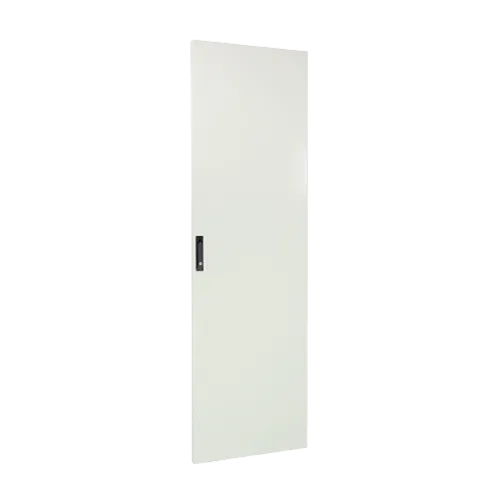

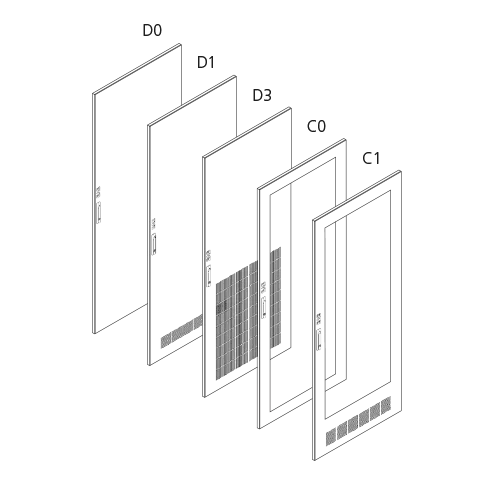

Ön Kapı - ED OK-1Ön Kapı - ED OK-2

Ön Kapı - ED OK

Malzeme  : Galvanizli çelik sac
Yüzey        :  Ral 7035 (Gri renk)
Kapsam    : 1 adet Ön kapı
                    1 adet Kilit
                    1 adet Bağlantı poşeti


Kullanılabilecek Seriler:

ED
Ön Kapı

Pano Anma Yüksekliği

Pano Anma Genişliği veya Derinliği

Sipariş Kodu

1800

400

500
600
700
800
500+500
600+600

ED OK 1804 D0
ED OK 1805 D0
ED OK 1806 D0
ED OK 1807 D0
ED OK 1808 D0
ED OK 1855 D0
ED OK 1866 D0

2000

400

500
600
700
800
500+500
600+600

ED OK 2004 D0

ED OK 2005 D0
ED OK 2006 D0
ED OK 2007 D0
ED OK 2008 D0
ED OK 2055 D0
ED OK 2066 D0

2200

400

500
600
700
800
500+500
600+600

ED OK 2204 D0

ED OK 2205 D0
ED OK 2206 D0
ED OK 2207 D0
ED OK 2208 D0
ED OK 2255 D0
ED OK 2266 D0

Not: Verilen kodlar D0 kapı tipleri içindir, diğer kapı tipleri için D0 yerine D1-D3-C0-C1 şeklinde değiştirilerek tüm kodlar oluşturulur.
        C0-C1 kapı tiplerinde temperli cam kullanılmaktadır.
null
OK içine uygun MA montaj profilleri

Ön Kapı Genişliği

Uzunluk L

Kod

50 cm

34,5 cm

EG MA 0350

60 cm

44,5 cm

EG MA 0450

70 cm

54,5 cm

EG MA 0550

80 cm

64,5 cm

EG MA 0650

Sabit Kapak - EG SK-1Sabit Kapak - EG SK-2

Sabit Kapak - EG SK

Panoların arka ve/veya yan taraflarının kapatılması için kullanılır. Arka ve yan kapakların tasarımları aynıdır.

Malzeme  : Galvanizli çelik sac
Yüzey        :Ral 7035 (Gri renk)
Kapsam    :1 adet Sabit kapak
1 adet Bağlantı poşeti


Kullanılabilecek Seriler:

ESED
SK Sabit Kapak

Pano Anma Yüksekliği

Pano Anma Genişliği veya Derinliği

Sipariş Kodu

1800

400

500
600
700
800

EG SK 1804

EG SK 1805
EG SK 1806
EG SK 1807
EG SK 1808

2000

400

500
600
700
800

EG SK 2004

EG SK 2005
EG SK 2006
EG SK 2007
EG SK 2008

2200

400

500
600
700
800

EG SK 2204

EG SK 2205
EG SK 2206
EG SK 2207
EG SK 2208

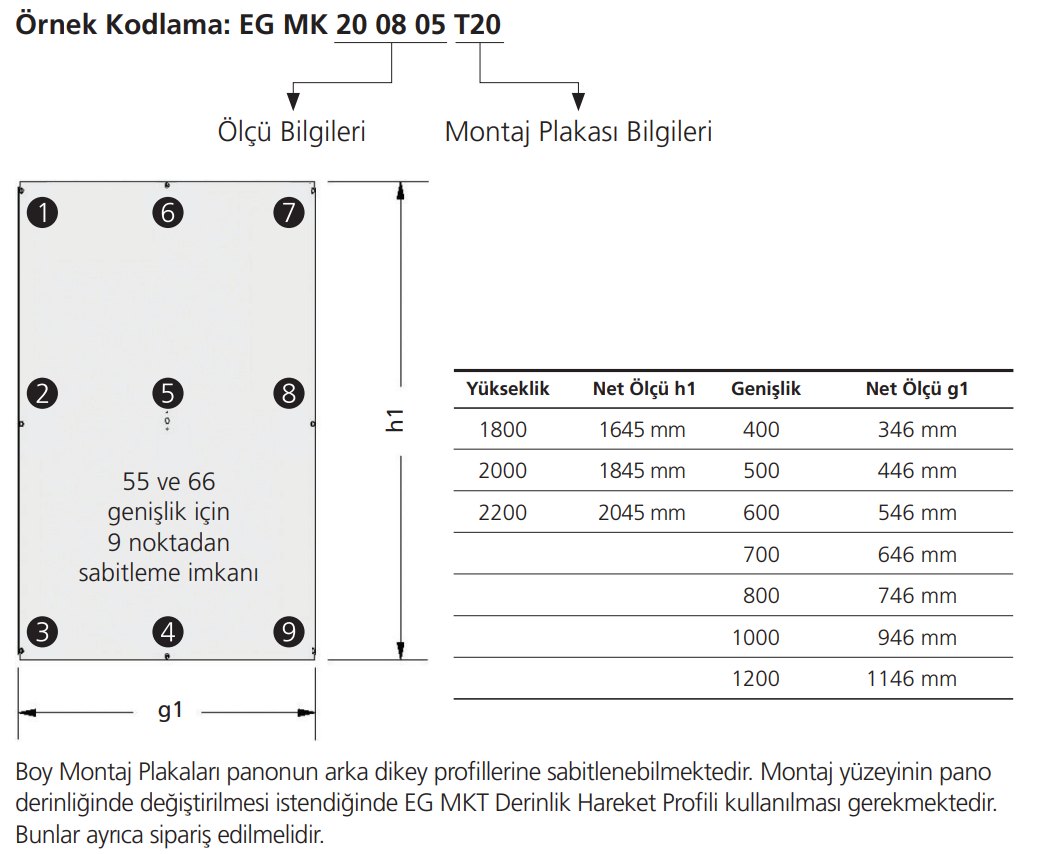

Boy Montaj Plakaları - EG MK-1Boy Montaj Plakaları - EG MK-2

Boy Montaj Plakaları - EG MK

Genel kullanıma uygun olarak tasarlanmıştır.

Malzeme  : Galvanizli çelik sac
Kapsam    :1 adet Boy montaj plakası
2 adet Derinlik profili
1 adet Bağlantı poşeti


Kullanılabilecek Seriler:

ELESEDXSHS
null
Sipariş kodlama tablosu

Pano Anma Yüksekliği

Pano Anma Genişliği

Pano Anma Derinliği

Sac Kalınlığı

YY

GG

DD

TXX

12*

04

04

T15

14*

05

05

T20

16*

06

06

T30

18

07

07

20

08

08

22

10

12

* Bu ölçülerde (Y=12,14,16) sadece T20 tipi mevcuttur
Montaj plakası bilgileri

TXTT

Sac Kalınlığı

Azami Taşıma Kapasitesi

Yüzey Koruma

T15

1,5 mm

300 kg

Folyosuz

T20

2 mm

600 kg

Folyolu

T30

3 mm

600 kg

Folyosuz
