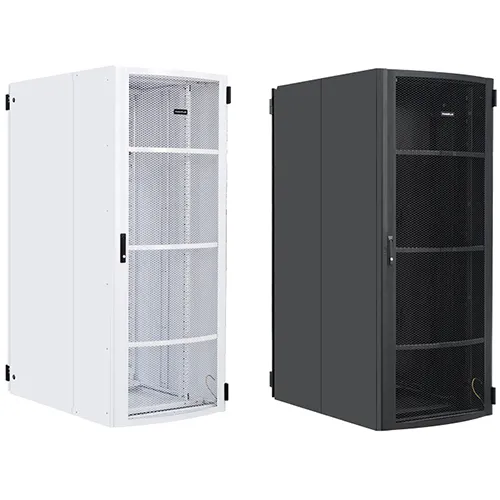

KD Serisi -  Veri Merkezi Rack Kabinetleri

KabinPLUS KD 19” Data Center Rack kabinetleri azami kablolama esnekliği ve yüksek enerji verimliliği sağlayan güçlü bir kafes yapı üzerine tasarlanmıştır.

Konfigürasyon Esnekliği

Geniş ölçü ve konfigürasyon seçenekleri mevcuttur. Seçilen konfigürasyonun teslimatı montajlı olarak yapılmaktadır. Tek kabinet veya birleştirilmiş çoklu kabinet yapısında uygulanmak üzere tasarlanmıştır. Geniş iç montaj, kablolama ve hava akışı yönetimi aksesuar seçenekleri bulunmaktadır.

Sağlam Taşıyıcı Aksam

Çelik malzemeden imal edilmiştir. Standart konfigürasyon 1500 kg statik yükleme kapasitesine sahiptir. Ağır hizmet tipi tekerleklerin kullanılması durumunda dinamik yükleme kapasiteside 1500 kg’dir

Üstün Korozyon Dayanımı

Tüm çelik parçalar hazır galvanizli saçtan imal edilmiş yada sonradan galvanizlenmiştir. İlave olarak, estetik görünüm sağlamak amacıyla elektrostatik toz boya uygulanmaktadır.

standart-renkler

Standart Renkler

RAL 9003 Beyaz RAL 9005 Siyah Başka renkler için danışınız.

topraklama

Topraklama

Tüm kapı, kapak ve iç aksamın gövde ile topraklanması sağlanmaktadır. Kapı topraklama iletkeni soketli yapıdadır. Gövde üzerinde konumlandırılmış topraklama terminali ortak topraklama ağına bağlantı noktası olarak tasarlanmıştır.

Kabinet Birleştirme

• 3 mm çelikten mamul birleştirme braketi

• Her bir dikme üzerinde dört mekanik bağlantı noktası
• Kabinet birleştirme işlemi sırasında kapıların  sökülmesi gerekmemektedir.
• Birleştirme braketleri dışardan bakıldığında görülmeyecek
 ve kapı düzleminin altında kalacak şekilde konumlandırılmıştır.
• Birleştirme işlemi kabinet içi montaj bölgesine girilmesini gerektirmez.
• Birleştirme işlemi yan kapaklar mevcut olsa da olmasa da uygulanabilir.

gercek-derinlik

Gerçek Derinlik

• Gövde derinlik ölçüsüne kapılar dahil değildir.

• Kabinetin tam önündeki veya arkasındaki döşeme plakalarının kaldırılması engellenmez.

Seviye Ayarlı Ayaklar

• Düzgün olmayan zeminler için ayar imkanı sağlar.

• Tümüyle metal tasarım; yük taşıma ekseni üzerinde plastik parça bulunmamaktadır.
• Dört ayak için yükleme kapasitesi 1500 kg

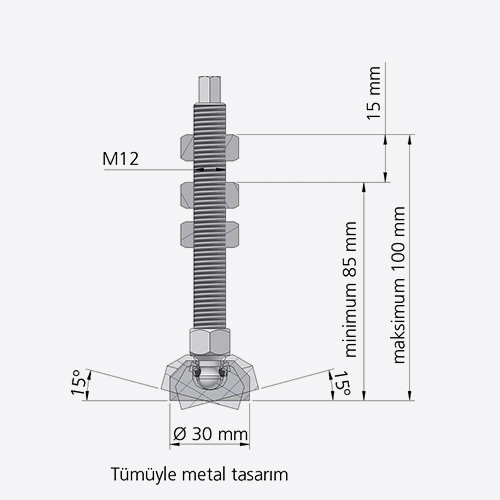

• Ayar aralığı; 85 mm’den 100 mm’ye ve +/- 15 derece

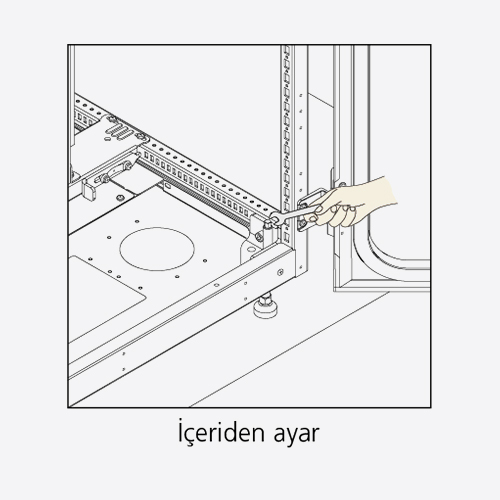

• Ayaklara dışarıdan erişim hava akış yönetimi aksamı tarafından engellendiğinde kabinet içinden ayar imkanı bulunmaktadır.

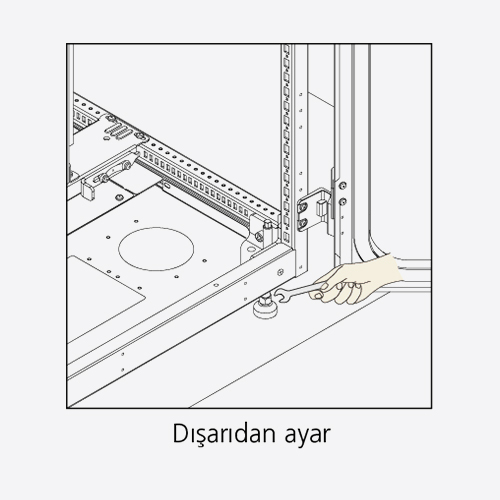

• Kabinet içinden ayarlama yoğun kablolama dolayısıyla mümkün olmadığında dışarıdan ayarlama kolaylığı sağlanmaktadır.

19 Inch Montaj Profilleri

• EN 60297-3-100 ve EIA-310D ile uyumlu

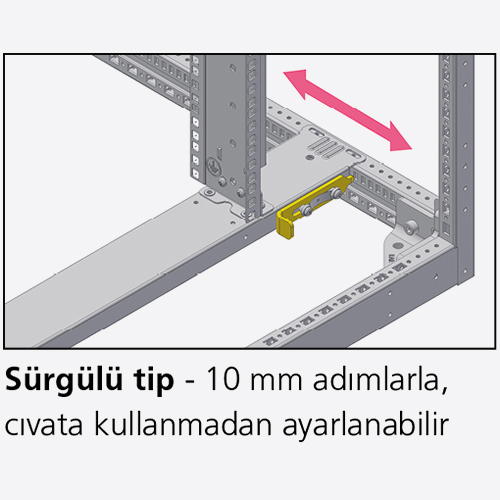

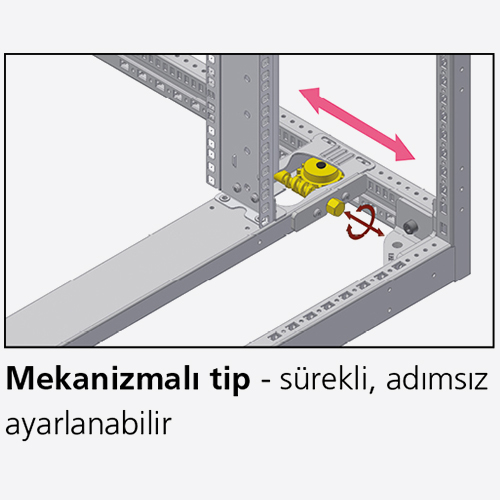

• Tüm konfigürasyonlar için dört dikey montaj profili
• Kafes somunlar ile kullanılmak üzere kare montaj delikleri

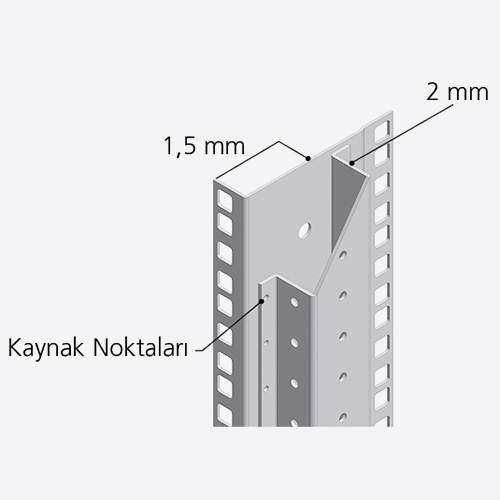

• Kuvvetli 2+1,5 mm kaynaklı çelik profiller ile ikili tasarım
• Dörtlü profil seti için 1500 kg yükleme kapasitesi

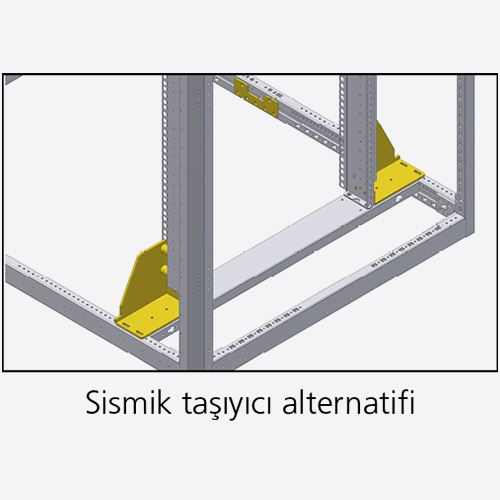

• Zero-U ilave 12U’luk montaj alanı

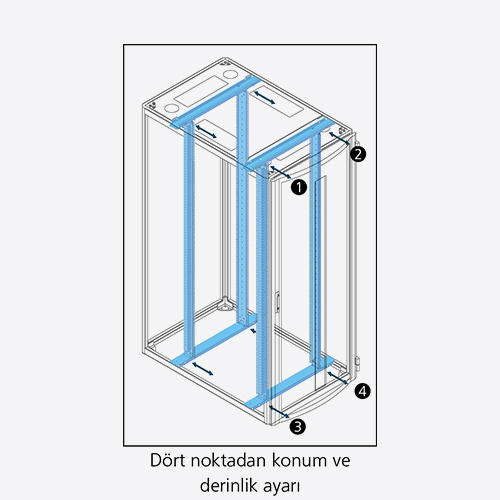

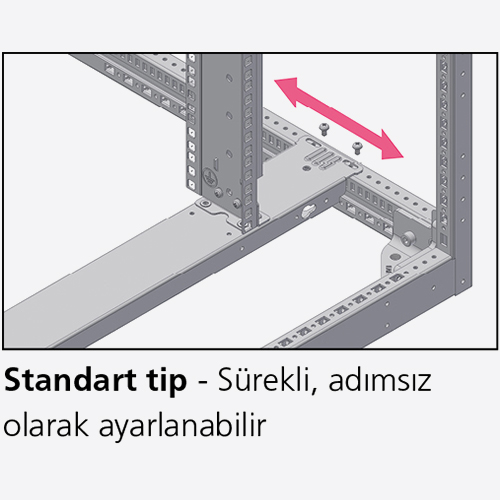

• Montaj profillerinin genişlemesine konumlu destek profillerine taşıtılması
 sayesinde kabinetin orta yüksekliğinde sabitlenmesine gerek kalmamaktadır
 Böylece kablolama ve hava akış yönetimi aksesuarları için daha fazla alan boş
 kalmaktadır.
• Montaj profilleri kabinet ile aynı renkte boyanmaktadırlar.
• Diş çeken cıvatalar ve cihaz montajı için kullanılan kafes somunlar
 topraklama sürekliliğini garanti altına almaktadır.

Tekerlekler

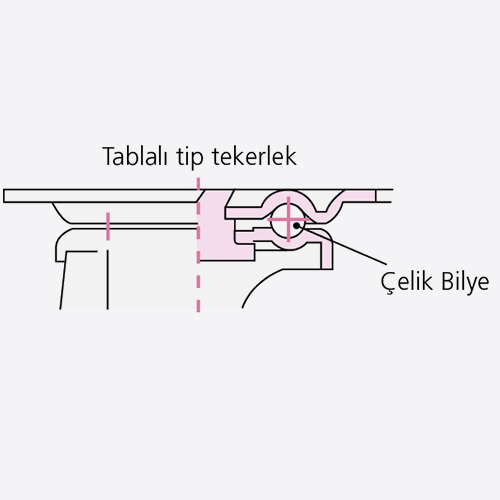

• Sağlam yapı - Çelik taşıyıcı plaka üzerine çakılı cıvatalar ile sabitlenmiş tablalı tip tekerlek

• Çelik bilyeli boğaz yatağı

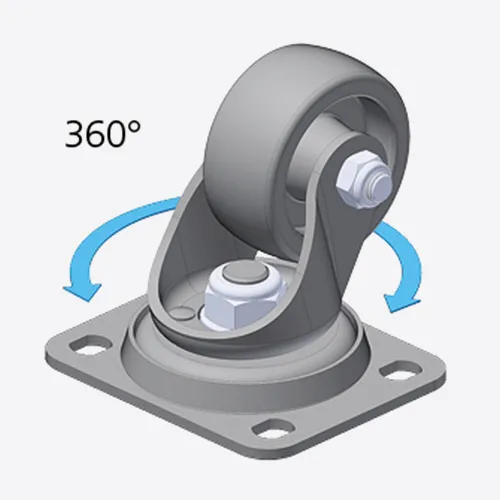

• Standart tip dört tekerlekten oluşan set boş kabinetlerin kullanım yerlerine götürülmesi için tasarlanmıştır. Her biri 360 derece dönme imkanına sahiptir.
• Ağır hizmet tipi tekerlek seti tam donatılmış, 1500 kg’a kadar yüklenmiş kabinetlerin güvenli ve rahat bir şekilde hareket ettirilmesine imkan tanır. Ağır hizmet tipi tekerlek setinde dört tekerleğin sadece ön ikisi 360 derece dönme yeteneğine sahiptir.
• Ağır hizmet tipi tekerlek seti ile donatılmış kabinetler 1500 kg dinamik yükleme için UL 1678 Sertifikası’na sahiptir.

on-ve-arka-kapilar

Ön ve Arka Kapılar

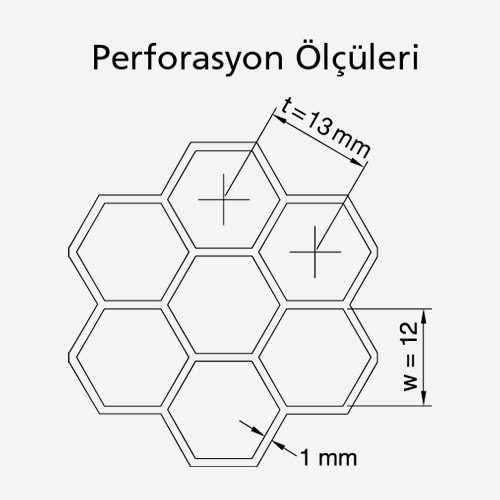

• %85 oranında perforasyon sayesinde daha fazla
 hava akışı

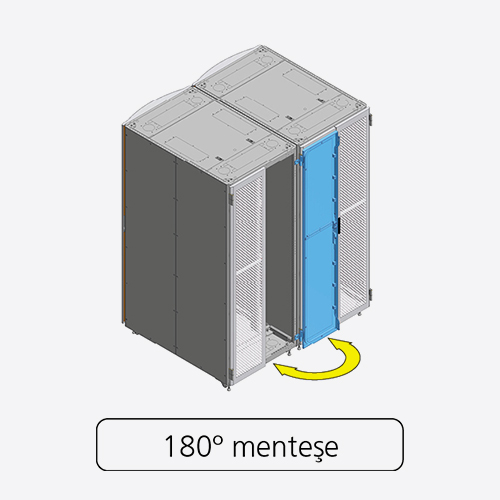

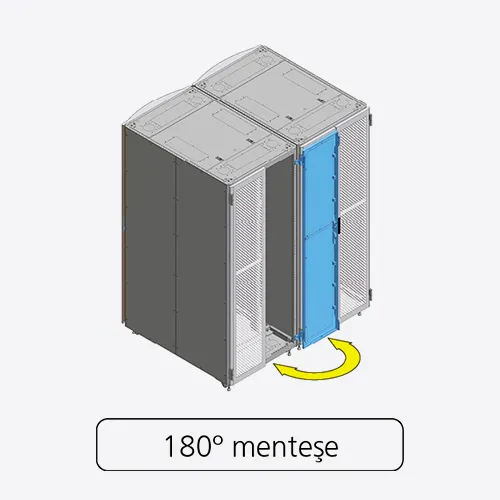

• Kapıların 180° açılması sayesinde koridor açıklığı
 serbest kalabilmektedir.
• Yan yana kabinetlerin bindirmeli kapıları birbirleri
 üzerinde 180° derece açılabilir.
• Kapıların açılma yönü değiştirilmek istenirse,
 değişiklik sahada kolayca yapılabilir

kolay-takilip-cikarilabilen-kapi-tasarimi

Kolay Takılıp Çıkarılabilen Kapı Tasarımı

• Kapılar 20° açıldıktan sonra alet gerektirmeden kolayca çıkartılıp
sonra aynı şekilde takılabilir. Soketli topraklama kablosu kolaylık sağlar.
• Kapı çıkartılırken kaybolabilecek herhangi bir parça,
 örneğin menteşe pimi, serbest kalmamaktadır.
• Sadece kilit açıldıktan sonra kapıyı takmak/çıkarmak
 mümkün olabilir. Güvenlik zaafiyeti oluşmaz.
• Kapı açılma yönü yerinde değiştirilebilir

Kilit Seçenekleri

• Tüm kilit seçenekleri standart olarak tek noktadan,
 opsiyonel olarak dört noktadan tutunma sağlamaktadır.
• Numaratörlü veya anahtarlı mekanik kilit
• Numaratörlü veya anahtarlı mekanik kilit
• Tuş takımlı elektronik kilit • Kart okuyuculu elektronik kilit
• Parmak izi okuyuculu elektronik kilit
• İris okuyuculu elektronik kilit
• Avuç içi okuyucu

kapi-ici-kablolama-yollari

Kapı İçi Kablolama Yolları

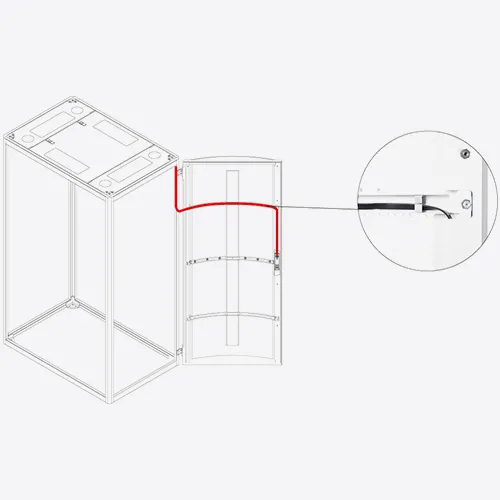

• Kapı içinde elektronik kilit düzenekleri için gerekli kablo güzergahı tariflenmiştir.
• Kapı üzerinde üst-yarı, orta ve alt-yarı kısımda hava akışı ve sıcaklık algılayıcılarının konumlanması ile bunların kablo güzergahları tariflenmiştir.

Alt Örtü

• Modüler tasarımları sayesinde, alt örtüler

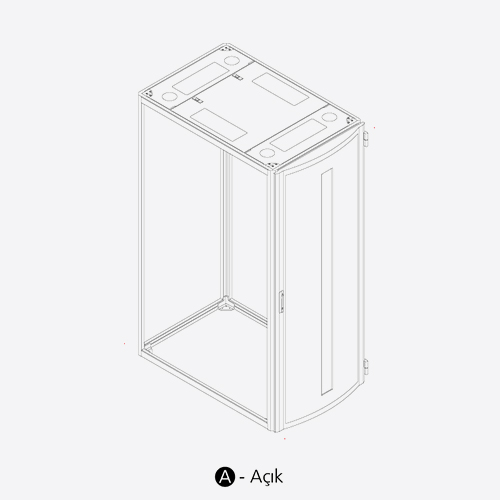

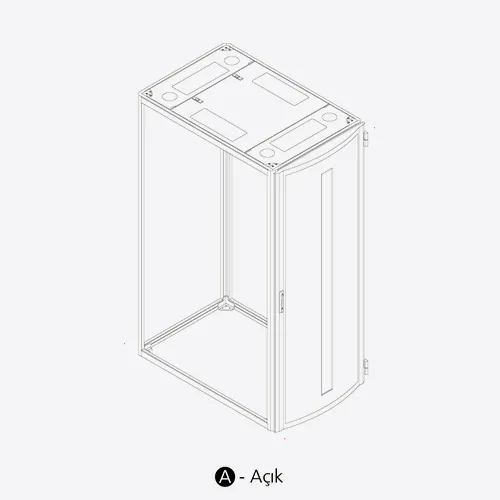

   A- Doğrudan döşeme altına erişimin sağlanması için hiç kullanılmayabilir.

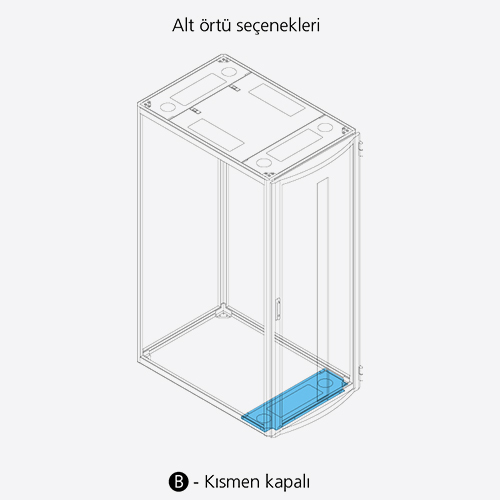

   B- Sıcak veya soğuk koridor hava akışını verimli kılmak üzere önde veya arkada kısmen kullanılabilir.

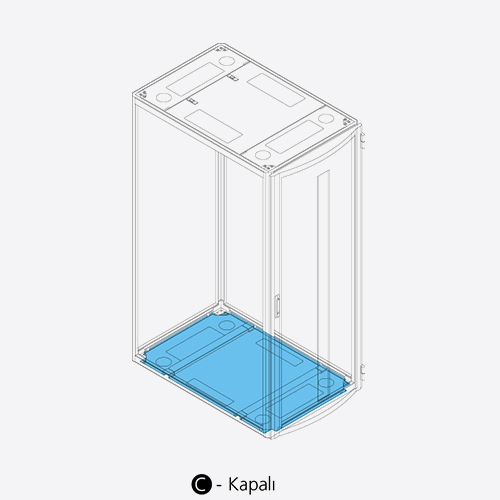

   C- Toz girişini engellemek veya tam hava akış kontrolü sağlamak için tamamen kapatılabilir
• Alt örtüden kabinetin yan, ön-alt veya arka-alt tarafından data ve enerji kablo girişi yapmak mümkündür.
• Alt örtüler üzerinde çeşitli kablo geçiş aksesuarlarının kullanılabileceği boşaltmalar bulunmaktadır.

Üst Kapaklar

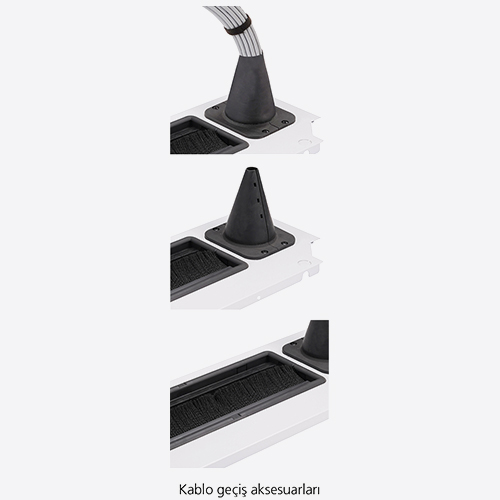

• Üst kapaklar üzerinde çeşitli kablo geçiş aksesuarlarının kullanılabileceği boşaltmalar bulunmaktadır.
• Üst kapaklar kabinetlerin üst kısımlarında sabitlenebilecek hava akışı yönetimi çözümleri için montaj imkanı sağlamaktadır.
• Çeşitli kabinet üstü kablolama yönetimi aksesuarlar üst kapak özelliklerine uyumlu olarak seçilebilmektedir.
• Üst kapağın orta kısmı açılabilir veya çıkarılabilir ve istendiğinde ilave kilit aksesuarı ile kilitlenebilir.

Yan Kapaklar

• Dikey bölünmüş yan kapaklar vidalar ile sabitlenen sabit tip veya ortadan menteşeli anahtar kilitli tip olacak şekilde seçilebilir. Menteşeli tipler koridor sonu network kabinetlerine erişimde hız ve kolaylık sağlar. Ayrıca sabit tiplerin komşu kabinete geçiş delikleri olan geçişli tipleri de bulunmaktadır. Bunların geçiş deliklerinde kablo geçiş aksesuarı kullanılmaktadır.
• Kabinetler yan kapakları üzerlerindeyken birleştirilebilir. Yan kapakların mevcut olup olmadıkları ve hangi tipinin seçildiği kabinetlerin yan yana birleştirilmesi işlemini etkilememektedir.
• Yan kapaklar montajları sırasında kendiliğinden topraklanacakları şekilde tasarlanmışlardır ve buna uygun şekilde imal edilmektedirler

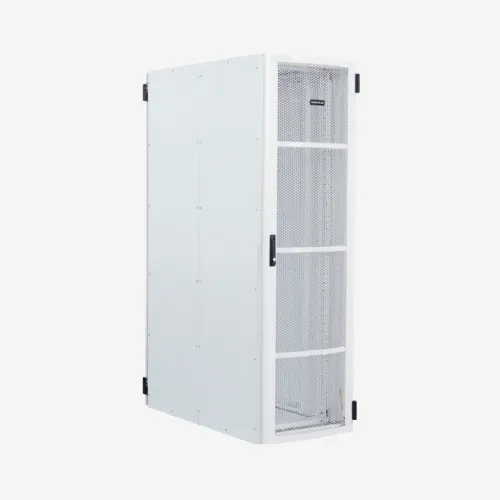

Server Kabinet 1Server Kabinet 2Server Kabinet 3Server Kabinet 4

Server Kabinet Özellikler

  • 19 inch cihaz montajı için EN 60297-3-100 ve EIA-310D standartlarına uygun
  • Topraklama ve koruma devresi sürekliliği EN 60950 standartına uyumlu
  • EN 61587-1 ve UL 2416 standartlarına göre 1500 kg statik yükleme kapasitesi
  • Sismik dayanım; EN 61587-2 standardına göre test edilmiş ve belgelendirilmiştir.
  • UL 2413 ve UL 1678 standartlarına göre 1500 kg dinamik yükleme kapasitesi - opsiyonel ağır hizmet tipi tekerlek seti ile -
  • Dikey montaj profilleri, üst ve yan kapaklar ile kapıların kabinet gövdesine olan elektriksel bağlantıları ve eşpotansiyel olması sağlanmıştır. Ayrıca dış topraklama iletkeni bağlantısı için kullanılacak olan topraklama terminali gövde üzerinde konumlandırılmıştır.
  • DIN 24041 Perfore plakalar standardına uygun olarak hesaplandığına kapıların açık alan oranı %85’dir.
  • Standart ambalaj yöntemi uygulanmaktadır.

Network Kabinet Özellikler

  • Çelik gövde ve bağımsız olarak derinlikleri ayarlanabilen iki adet çiftli dikey montaj profili seti - montaj profillerinin hem ön tarafta, hem de arka tarafta U ünite numaralandırması bulunmaktadır.
  • Tamamı metalden mamul ve korozyon dayanımı yüksek kaplama yapılmış seviye ayarlı ayak seti - 1500 kg yük taşıma kapasitesi
  • Dört adet çelik bilyeli yatakları üzerinde 360 derece serbest dönebilen plaka tipi tekerlek boş kabineti montaj alanına getirmek için kullanılması amacıyla tasarlanmıştır.
  • Dış topraklama iletkeninin bağlanacağı topraklama terminali
  • Üst kapak - bir adet fırçalı giriş aksesuarı ile birlikte
  • Yan kapaklar Standart; iki set sabit yan kapak çifti
     Opsiyon 1; iki set kilitli menteşeli yan kapak
     Opsiyon 2; iki set çift sabit yana geçişli yan kapak-
                dikeyde dörder adet giriş açıklığı ve
                dört adet fırçalı giriş aksesuarı ile birlikte
  • Ön ve arka kapılar - tümünde sarkaç kollu kilit mevcut
    Standart; tam genişlik perfore tek nokta kilitli ön kapı ve perfore  ortadan açılım parçalı arka kapı çifti
     Opsiyon; tam genişlik perfore ön ve arka kapı
  • Alt örtü - standartta mevcut değil
    Opsiyon 1; tam kapalı knock-out’lu 3 parça alt örtü
    Opsiyon 2; önde veya arkada kullanım için alt kapama paneli

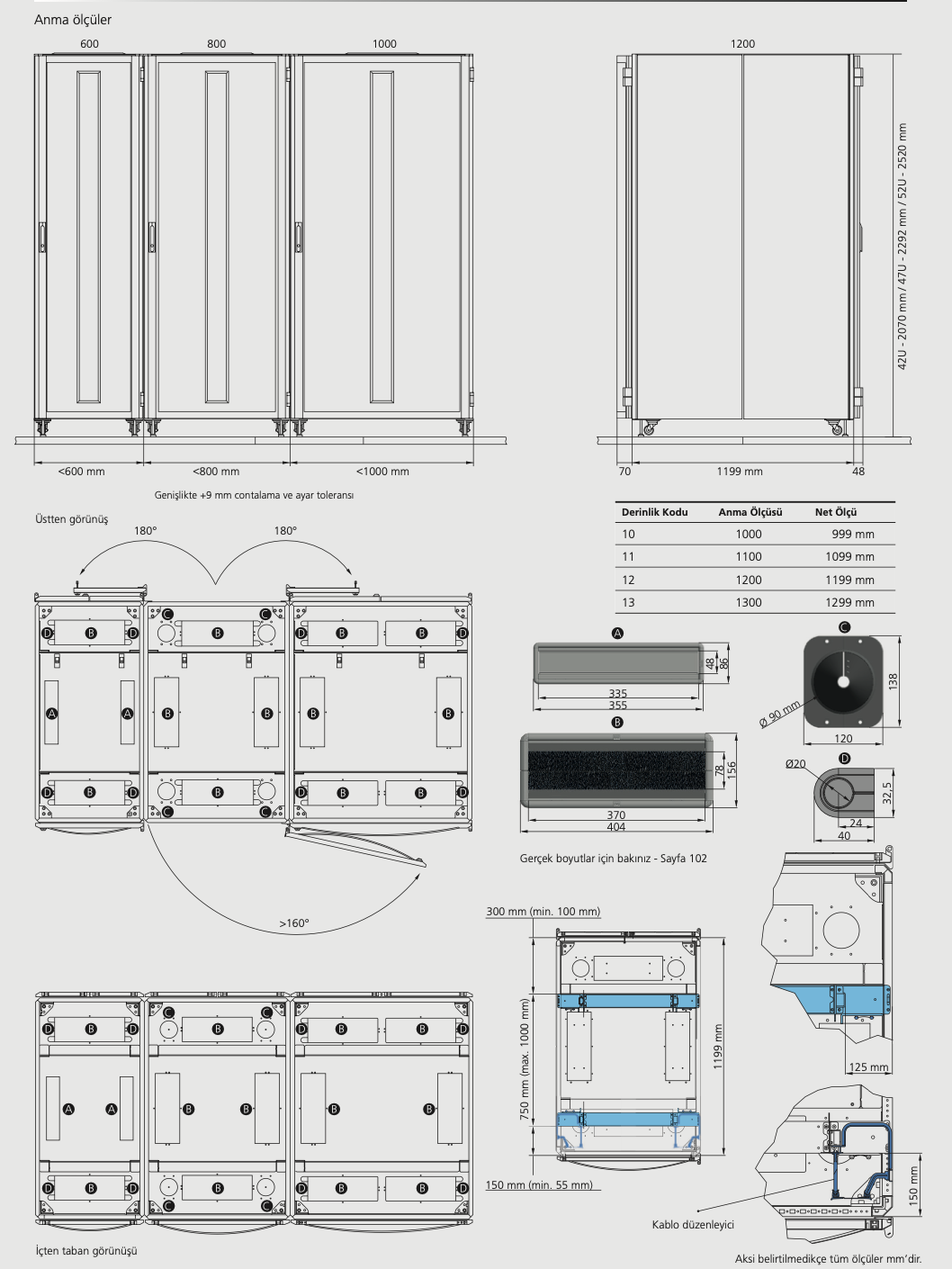

Server Kabinet

Yükseklik

Genişlik

Derinlik

600 mm

42U - 2000 mm

1000 mm

47U - 2200 mm

1100 mm

*52U - 2400 mm

1200 mm

*1300 mm

Network Kabinet

Yükseklik

Genişlik

Derinlik

800 mm

42U - 2000 mm

1000 mm

1000 mm

47U - 2200 mm

1100 mm

*52U - 2400 mm

1200 mm

*1300 mm
