KR Serisi - Veri İletişim Rack Kabinetleri

Başarılı KabinPLUS ürün platformu üzerine kurulu KR Serisi dikili tip kabinetler veri - iletişim altyapılarında ihtiyaç duyulabilecek özellikleri karşılayacak şekilde tasarlanmıştır.

Standart Özellikler

• Arkada ve önde derinliği  ayarlanarak konumlandırılabilen iki çift 19 inch montaj profilleri siyah renkte boyalı ve U yüksekliğini gösteren beyaz işaretlere sahiptir.

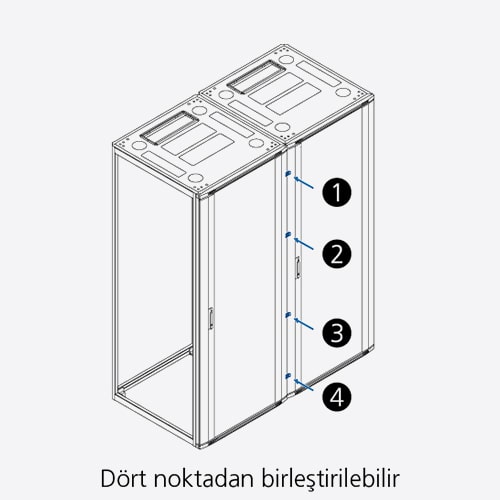

• Birleştirme braketleri ile birbirlerine montajlı ya da tekil  olarak kullanılabilirler.
• Tüm kapı, kapak ve iç aksamın gövde ile topraklanması  sağlanmaktadır. Kapı topraklama iletkeni soketli yapıdadır. Gövde üzerinde konumlandırılmış topraklama terminali ortak topraklama ağına bağlantı noktasıdır.
• Tamamen metal olan seviye ayarlı ayaklar alternatif olarak seçilebilir ve düz olmayan yerlerde seviyeayarlamaya yardımcı olmaktadır.

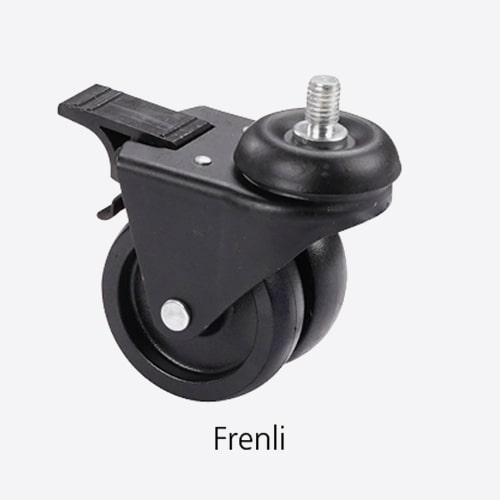

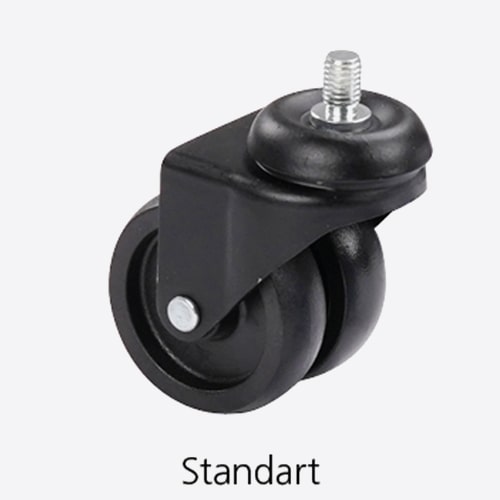

Tekerlekler

 Çift tekerlekli ve çelik bilyeli sağlam tasarım
• M12 cıvata ile doğrudan taşıyıcı konstrüksiyona  sabitleme
• Dört tekerlekten oluşan setin her biri 360 derece dönme  imkanına sahiptir. Bunların ikisi frenlidir.

on-ve-arka-kapilar

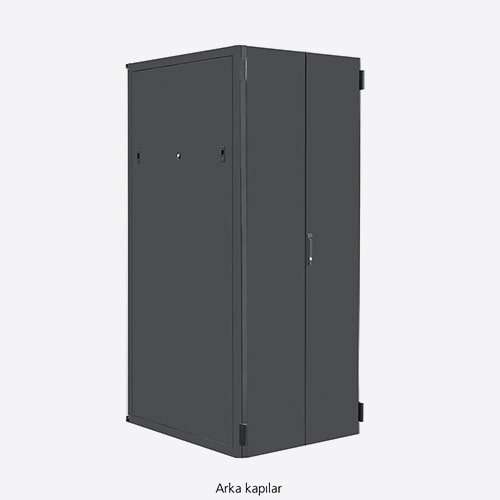

Ön ve Arka Kapılar

• Çeşitli kapı seçenekleri mevcuttur
 - Cam, metal veya perfore
 - Tam genişlik ya da bindirmeli s tandart kapı konfigürasyonu
 - Çift açılım cam ön kapı
 - Çift açılım metal arka kapı
• Bütün kapı tiplerinde 180 derece  açılabilen menteşeler sayesinde cihaz montajı esnasında ya da kabinet içerisinde çalışma durumunda, kapıları sökmeden çalışma yapılabilmektedir.

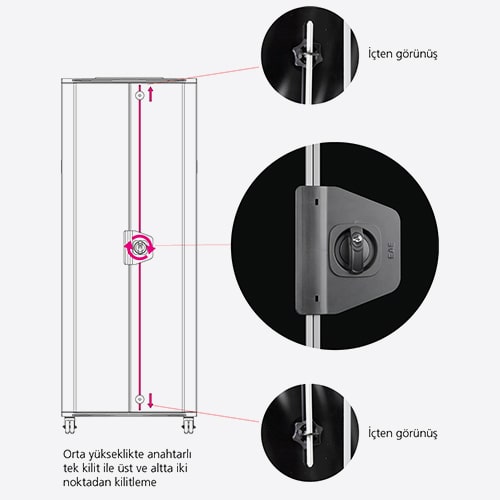

• Çift açılım cam kapılar, rahat açma ve  kapama sağlayacak şekilde orta yükseklikte tek bir kilite sahiptir. Entegre kilitleme mekanizması, kapı kapalıyken üstte ve altta kapıyı kabinet gövdesine sabitler.

kolay-kablolama

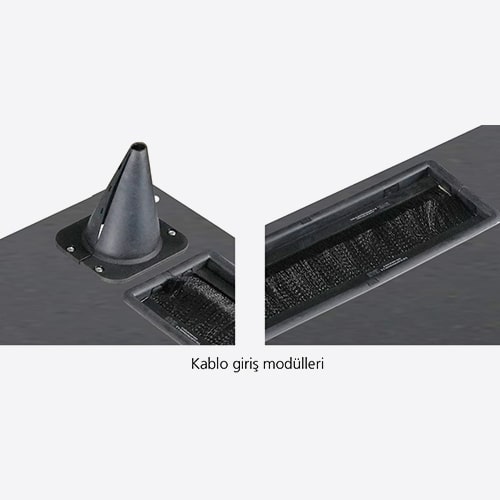

Kolay Kablolama

• Üst kapaklar kolay kablo yönetimi için ön, arka ve  yanlarda önceden hazırlanmış ve kırılabilir kablo giriş açıklıklarına sahiptir.
• Yan kablo girişleri, kabloların 19 inç cihaz bölgesi  ile yan kapaklar arasında kolayca yönlendirilmesini sağlar.
• Fırçalı ve çerçeve şeklindeki plastik kablo girişleri keskin  kenar koruması sağlar ve hem kablolar için fiziksel güvenlik sağlamakta, hem de toz sızdırmazlık işlevi görmektedir.

uyarlanabilir-havalandirma

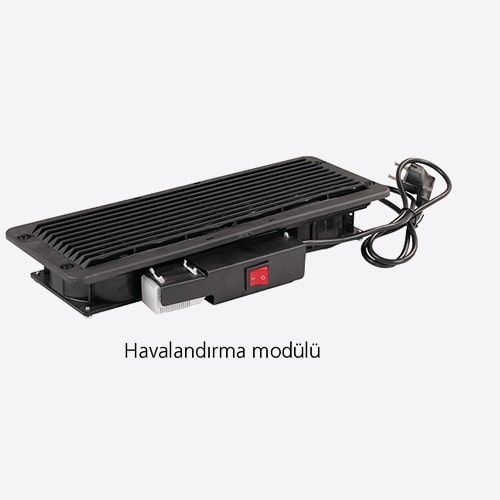

Uyarlanabilir Havalandırma

• Gerektiğinde üst kapak üzerinde bulunan kırılabilir  açıklıklara havalandırma üniteleri montajlanabilir.
• Kabinetin derinliğine bağlı olarak 3 adete kadar  havalandırma modülü montajlanabilir.
• Havalandırma modülleri dışarıdan montajlanabilir veya  çıkartılabilir. Her bir havalandırma modülünün kendi anahtarı ve termostatı mevcuttur. Seçime göre 1, 2 veya 3 fan ile donatılmışlardır.

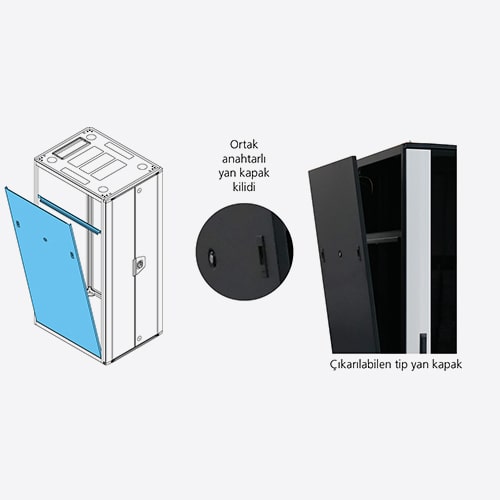

Yan Paneller

• Tam boy yan kapaklar her iki tarafta bulunan ve merkezde anahtarla kilitlenen hızlı serbest bırakma sürgüleri ile kolayca takılabilir.
• Yan kapakların takılı olması birden fazla kabinetin yan  yana birleştirilmesine engel teşkil etmez.
• Yan kapakların topraklanması, kapak kilitlendiğinde  kendiliğinden sağlanmaktadır. Böylece özel topraklama iletkeni ihtiyacı bulunmamaktadır.

Server Kabinet 1Server Kabinet 2Server Kabinet 3

Server Kabinet Özellikler

  • 19 inch ekipman montajı için EN 60297-3-100 and EIA-310D  standartlarına uygun
  • Topraklama ve koruma devresi sürekliliği EN 60950 standartına  uyumlu
  • Dikey montaj profilleri, üst ve yan kapaklar ile kapıların kabinet  gövdesine olan elektriksel bağlantıları ve eşpotansiyel olması sağlanmıştır. Ayrıca dış topraklama iletkeni bağlantısı için kullanılacak olan topraklama terminali gövde üzerinde konumlandırılmıştır.
  • 225 derece açılabilir cam kapılar.
  • Standart renk RAL 9005 siyah.
  • Çift açılım cam kapılar, rahat açma ve kapama için orta yükseklikte  bir kilite sahiptir. Bunların kilitleme mekanizması kapıları kabinet gövdesine üstten ve alttan sabitler.
  • Standart ambalaj yöntemi uygulanmaktadır.

Network Kabinet Özellikler

  • Standart konfigürasyonda bağımsız olarak derinlikleri ayarlanabilen  iki çift dikey montaj profili bulunmaktadır. Hem ön tarafta, hem de arka taraftaki montaj profilleri üzerinde U ünite numaralandırması bulunmaktadır
  • İstendiğinde tamamı metalden mamul ve korozyon dayanımı  yüksek olacak şekilde kaplanmış, 1500 kg yük taşıma kapasitesine sahiptir.
  • Dış topraklama iletkeninin bağlanacağı topraklama terminali  mevcuttur.
  • Üst kapak ile birlikte 1 adet fırçalı plastik kablo giriş modülü  monte edilmiş olarak teslim edilir.
  • Yan kapaklar anahtarlı kilitli ve çıkarılabilir yapıdadır. Anahtarlar
     ön kapılarla aynı şifreye sahiptir.
  • Ön ve arka kapılar
    Standard; Çift açılım cam ön kapı, orta noktadan kilitli, çift
     açılım metal arka kapı
    Opsiyon; Tam genişlikte, tek açılım ve kollu kilitli perfore ön
     kapı, çift açılım metal arka kapı
  • Alt kapak
    Standart; açık / yok
    Opsiyon; kırılabilir açıklıklı alt örtü
  • Tekerlekler
    Standart; yok
    Opsiyon; ikisi standart ve ikisi frenli olmak üzere dört adet çelik
     bilyeli yatakları üzerinde 360° serbest dönebilen tekerlek

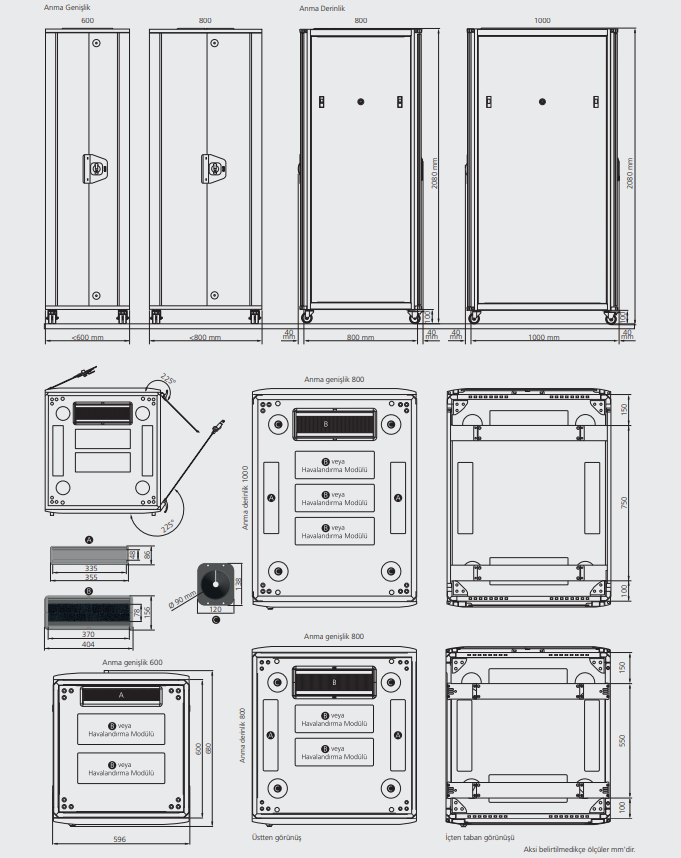

Server Kabinet

Yükseklik

Genişlik

Derinlik

26U - 1400 mm

600 mm

600 mm

36U - 1800 mm

800 mm

42U - 2000 mm

1000 mm

Network Kabinet

Yükseklik

Genişlik

Derinlik

26U - 1400 mm

800 mm

800 mm

36U - 1800 mm

1000 mm

42U - 2000 mm
