XS Serisi

E-Kabin XS Serisi dikili tip paslanmaz elektrik panoları genel kullanıma yönelik elektrik ekipmanları mahfazası olarak tasarlanmışlardır. Kullanım yeri dahili uygulamalar olan ürün modüler yapıda olup, yan yana birleştirilerek genişletilmeye uygundur. IP55 koruma sınıfındadır ve boyasız olarak üretilmektedir. Ancak özel imalat olarak istenilen RAL kodlarında boyalı veya vernikli imalat yapılabilmektedir.

XS serisi paslanmaz pano 304 veya 316 kalite hammadde ile üretilebilmektedir. Standart olarak kullanılan kimyasal dayanımı yüksek sarkaç kollu kilit sistemi yerine 316 kalite paslanmaz çelikten imal edilmiş kilit sistemi seçilebilir.

Tüm E-Kabin iç aksesuarları paslanmaz ürün içinde de kullanıma uygun şekilde boyutlandırılmıştır.

Standart ürün tasarımına bağlı kalarak boyut değişikliği, malzeme kalınlığı değişikliği ve istenilen şekilde delik işlemleri uygulanabilir.

ust-uste-monte-edilebilir-baza

Üst üste monte edilebilir baza

Modüler baza yapısı üst üste montaj yapılarak panonun yükseltilmesine imkan sağlar.

temiz-yuzey-deseni

Temiz yüzey deseni

Çeşitli kapı içi aksam için kullanılan kaynak civataları kapının dışında iz bırakmayacak şekilde uygulanır. Böylece temiz ve pürüzsüz yüzey görünümü sağlanır.

ortak-moduler-ic-aksesuarlar

Ortak modüler iç aksesuarlar

Tüm E-Kabin serilerinde kullanılan montaj profilleri, montaj plakaları, ön örtü sistemi vb. gibi iç aksesuarlar paslanmaz ürünler içinde de kullanılabilir.

Siparişe özel delik imkanı

Kapıda ve gövdede siparişe özel delik açtırma imkanı.

poliuretan-conta

Poliüretan conta

Kapak üzerine yerinde dökülen poliüretan conta zamanla esnekliğini kaybetmez, toz ve suya karşı koruma sağlar.

paslanmaz-kilit-aksesuarlari

Paslanmaz kilit aksesuarı

Standart olarak kullanılan kimyasal dayanımı yüksek sarkaç kollu kilit sistemi yerine 316 kalite paslanmaz çelikten imal edilmiş kilit sistemi seçilebilir.

mukavim-gizli-mentese

Mukavim gizli menteşe

Standart olarak 3 adet 316 kalite 3 mm kalınlıkta paslanmaz çelikten imal edilen mukavim menteşe sistemi kapı dışından görünmeyecek şekilde tasarlanmıştır. Bunlar sayesinde kapı 130° açılabilmektedir.

Özel ölçü imkanı

Standart dışı, özel boyutlarda imalat mümkündür.

* Detay için Müşteri Temsilcinizden bilgi alınız

Montaj Şekli :

Dikili Tip

Modülerlik :

Modüler

Kullanım Yeri :

Dahili

Koruma Sınıfı :

IP55

Çevre Şartları Sınıfı :

: EN 60721 - 3 - 3’e göre IE33

Uygun Olduğu Standartlar :

IEC 61439-1 IEC 62208 IEC 60529 IEC 62262

Malzeme :

304 kalite paslanmaz çelik - standart 316 kalite paslanmaz çelik – opsiyonel

null
Sipariş Kodları
XS paslanmaz dikili tip panolar aşağıda verilen boyutlarda imal edilmektedir. Sipariş için müşteri temsilcinizden bilgi alınız.

Pano Anma Yüksekliği

Pano Anma Genişliği

Pano Anma Derinliği

1400

400

400

1600

500

500

1800

600

600

2000

700

700

2200

800

800

null
Standart olarak 304 kalite paslanmaz çelik malzeme kullanılmaktadır. İsteğe bağlı olarak 316 kalite paslanmaz çelik de kullanılabilir.
null
Standart olarak kullanılan kimyasal dayanımı yüksek sarkaç kollu kilit sistemi yerine 316 kalite paslanmaz çelikten imal edilmiş kilit sistemi seçilebilir.
null
Tüm E-Kabin iç aksesuarları paslanmaz ürün içinde de kullanıma uygun şekilde boyutlandırılmıştır.
null
Standart ürün tasarımlarına bağlı kalarak boyut değişikliği, malzeme kalınlığı değişikliği ve istenilen şekilde delik işlemleri uygulanabilir.
null
İstenilen RAL kodlarında boyalı veya vernikli imalat mümkündür.

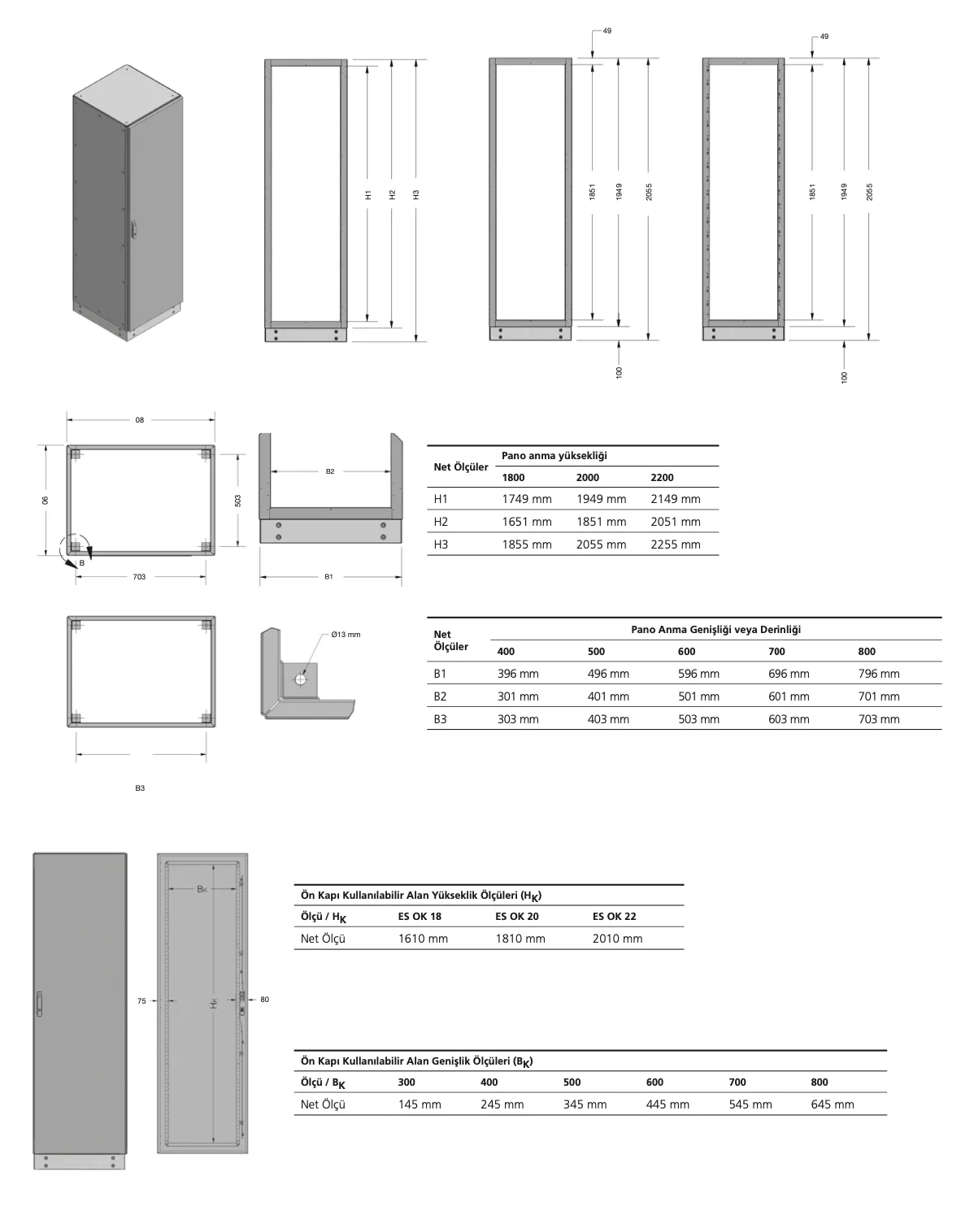

xs-serisi-standart-olculer
