KM Serisi - Duvar Tipi - Veri İletişim Kabinetleri

KabinPLUS KM serisi duvar tipi veri iletişim alt yapılarında ihtiyaç duyulabilecek özellikleri karşılayacak şekilde tasarlanmıştır.

Duvar Tipi Veri - İletişim Kabinetleri

• Montajlı teslim edilir, kullanıma hazır durumdadır
• Duvara montaj aparatı sayesinde tek kişi ile kolay  kurulum
• Kapı ve kapaklar için ortak tek tip anahtar
• Darbelere dayanıklı ambalaj
• Perfore kapılarda %85 oranında perforasyon
• Standart yükseklik ölçüleri; 7U, 9U, 12U, 16U, 20U

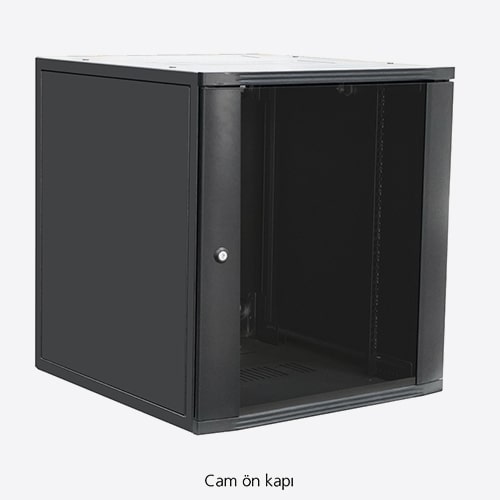

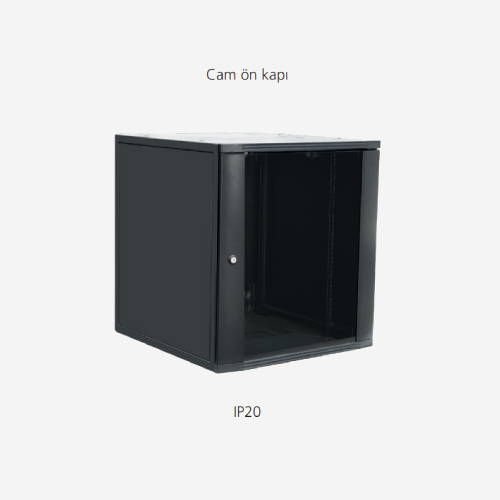

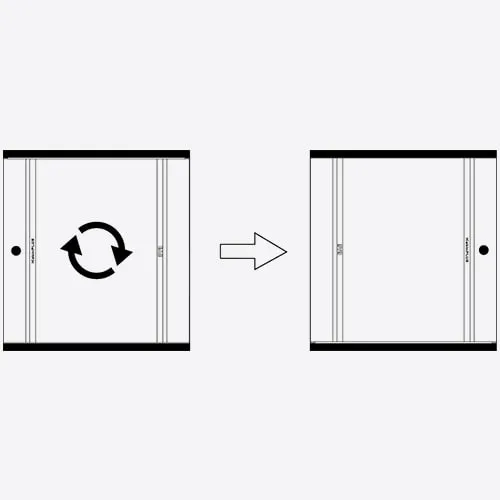

Aletsiz Ters Çevirilebilir Cam Kapı

• Yaylı menteşe pimi ile kapıların kolay çıkartılması ve  değişitirilmesi mümkündür.
• Kapılar sökülürken pim gibi kaybolabilecek, çıkarılabilir  parça yoktur.
• Güvenli tasarım, yalnızca kapı kilidi açıldığında ve açıkken  kapının çıkarılmasına izin verir.

cikarilabilir-yan-kapak

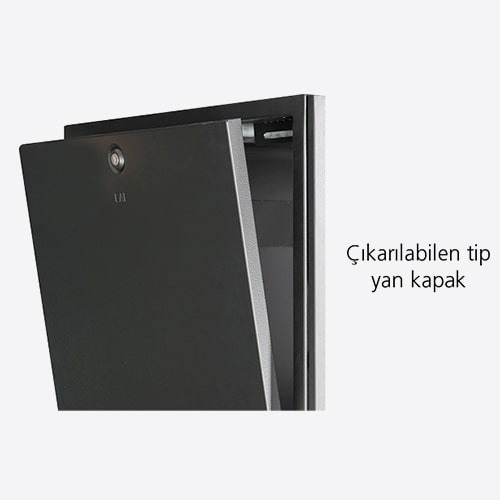

Çıkarılabilir Yan Kapak

• Yan kapaklar kilitlidir ve kurulum veya bakım esnasında  kolaylıkla çıkartılabilir.
• Yan kapakların topraklanması, kapağa takılan  topraklama klipsi ile otomatik olarak sağlanır. Böylece özel topraklama iletkeni ihtiyacı ortadan kalkar.

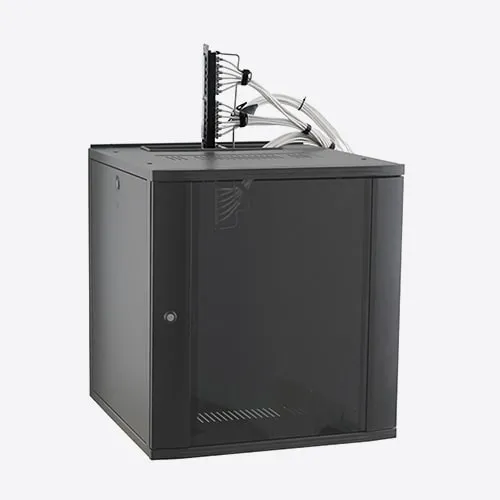

Kolay Kablo Girişi

• Üstteki kablo giriş modülü standart olarak kabinet  üzerinde monte edilmiştir. Simetrik tasarım, kabini basitçe çevirerek alttan kablo girişine izin verir.
• İhtiyaç halinde alt taraftaki ve arkadaki kırılabilir olarak  belirlenmiş kablo giriş açıklıkları kullanılabilir.
• Plastik kablo giriş aksesuarları giriş açıklığının  kenarlarında içeriye giren kabloların zarar görmesini engeller ve fırça ile donatılabilir.
• Kablo giriş aksesuar açıklığı 1U patch panel geçişine izin  verir.

mobil-hareketli-uygulamalar

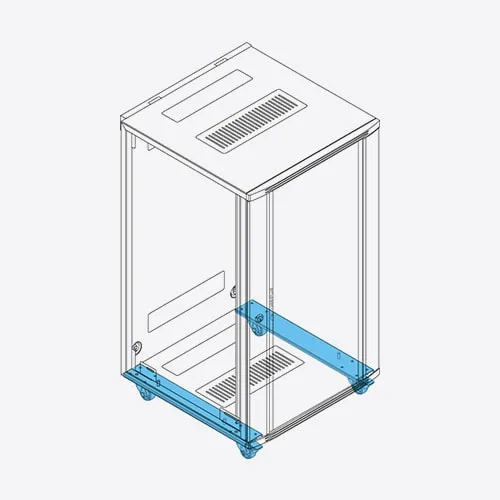

Mobil Hareketli Uygulamalar

• Mobil-hareketli uygulamalar için alta sabitlenebilen dört
 tekerlekten oluşan tekerlek seti (aksesuar)
• Kabinin arkasında mevcut patlatmalar, gerektiğinde ek
 kablo giriş modülleri ile donatılabilir.

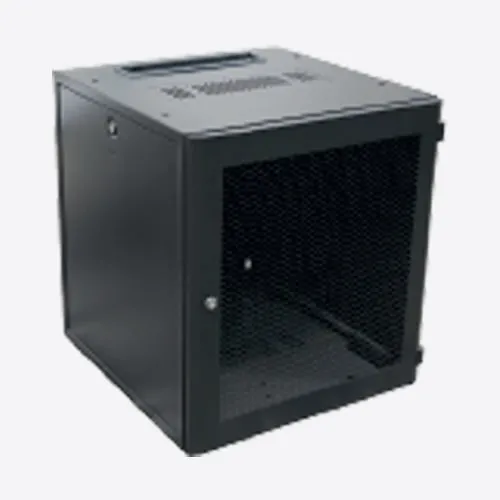

Havalandırma

• Kabinin üstünde ve altında  bulunan havalandırma açıklıkları doğal havalandırma sağlar.
• Cebri havalandırma ihtiyacı  olduğunda fanlı ve termostatlı havalandırma ünitesi akseuar olarak kullanılabilir.
• Havalandırma üniteleri kırılabilir  havalandırma açıklığı boşaltıldıktan sonra kabinin üstüne ve/veya altına takılabilir.
• Havalandırma ünitesi plastik panjur ve taşıyıcı  parçalarından oluşmakta olup, fanlar ve termostat ile birlikte dışarıdan kabin gövdesine sabitlenebilir.
• Havalandırma ünitesinin gövdesi fanların titreşiminden  kaynaklanan istenmeyen gürültüyü önlemek amacıyla plastikten yapılmıştır.

perfore-on-kapi

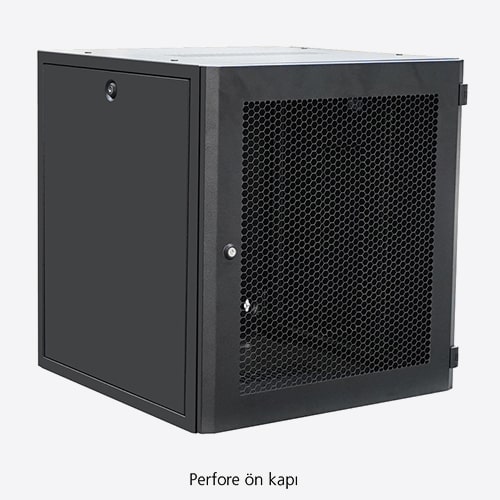

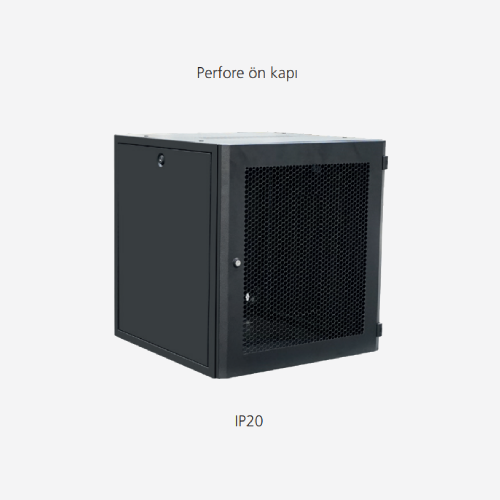

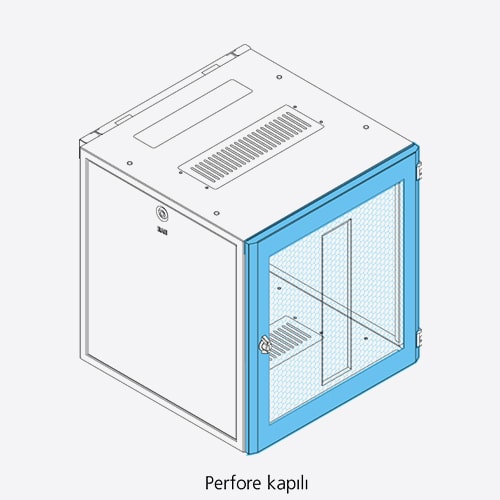

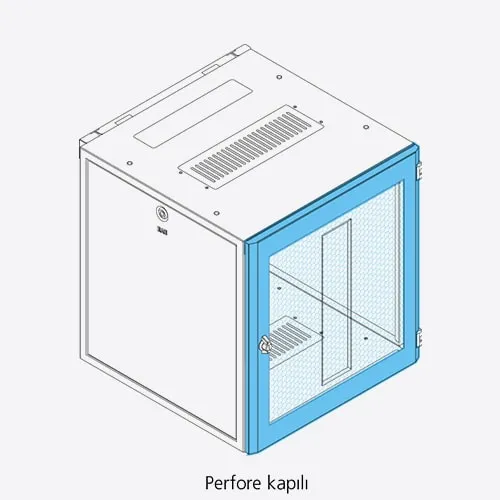

Perfore Ön Kapı

Havalandırma ihtiyacının yüksek olması durumunda perfore ön  kapılı modeller kullanılabilir.

montaj-profilleri

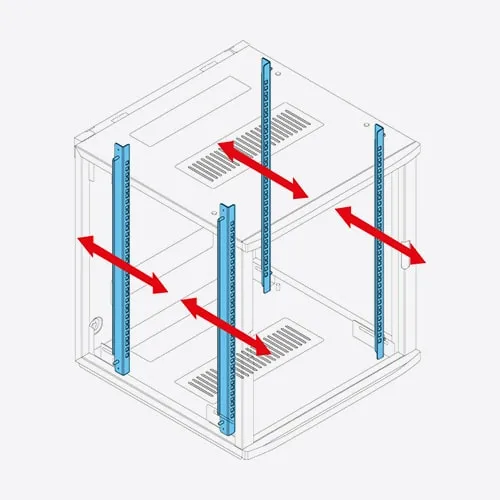

Montaj Profilleri

• Kabinin önünde daha fazla alana ihtiyaç duyulduğunda  19 inç montaj profilleri kolayca geriye doğru hareket ettirilebilir.
• Derin cihaz sabitlemek amacıyla kabinin arka tarafında ek  19 inch montaj profiller (aksesuar) kullanılabilir.

ip55-toz-ve-suya-dayanim

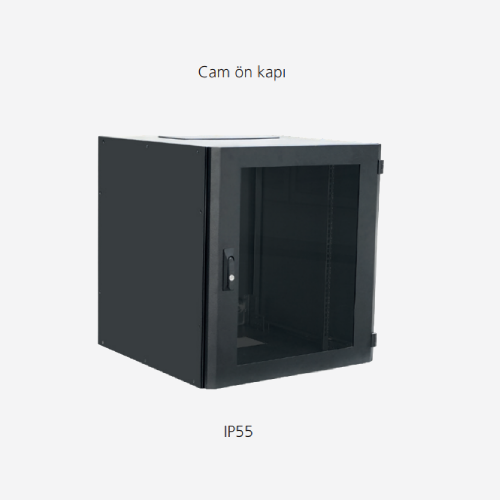

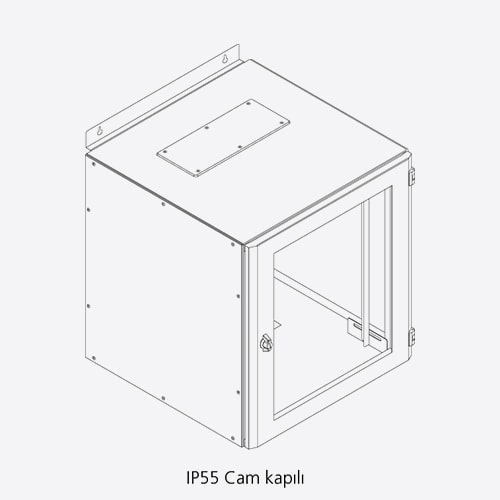

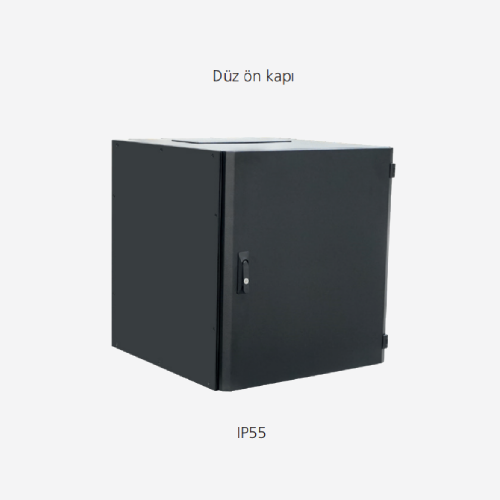

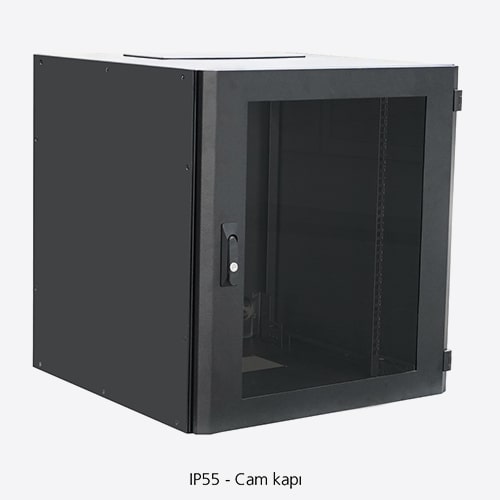

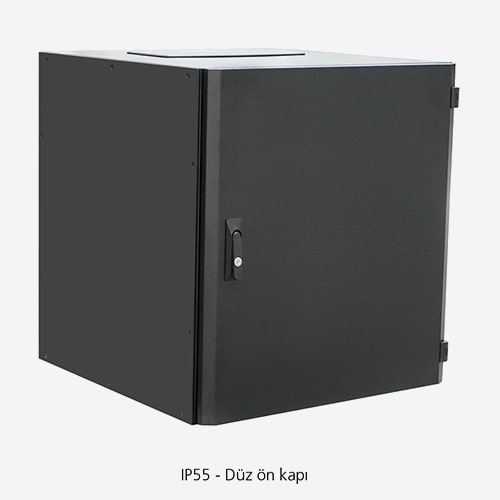

IP55 Toz ve Suya Dayanım

Toz ve suya dayanımın yüksek olması gereken uygulamalarda IP55  koruma sınıfına sahip modeller kullanılabilir.

Özellikler
Server Kabinet 1Server Kabinet 2Server Kabinet 3Server Kabinet 4

Standart Özellikler

  • Tek pakette kullanıma hazır duvar tipi kabinet
  • Kaynaklı çelik sacdan simetrik tasarımlı gövde, epoksipolyester toz boyalı, RAL 9005 siyah
  • 19 inç ekipman montajı için EN 60297-3-100 ve EIA-310 ile uyumlu derinliği ayarlanabilir bir çift montaj profili
  • Yaylı menteşe pimi ve tuş kilidi ile aletsiz çıkarılabilir güvenlikli camı kapı - anahtar no.333
  • Kilitli (anahtar no.333) ve kendinden topraklama klipsli bir çift çıkarılabilir yan kapak
  • Üstte ve altta havalandırma modülüne uygun patlatma
  • Üstte giriş açıklığının kenarlarında aynı ölçülerde plastik çerçeve
  • EN 60529 göre koruma sınıfı IP20 (Ø12,5 mm)
  • EN 62262 göre darbe koruma sınıfı IK08 (5 Joules)
  • EN 61587-1 standardına göre 3 kg/U azami 70kg statik yük taşıma kapasitesi
  • Duvara sabitlemek için gerekli montaj profilleri, braketleri ürün ile birlikte teslim edilmektedir.
  • Standart ambalaj yöntemi uygulanmaktadır.

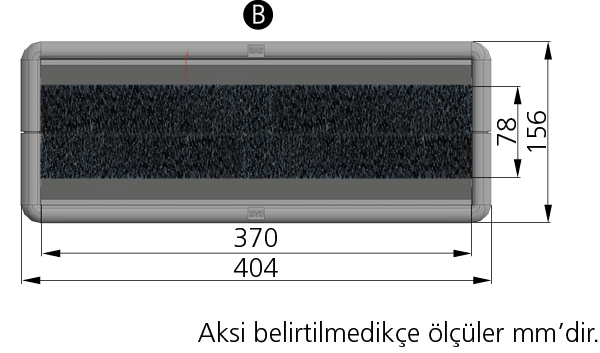

  • Kablo giriş modülü
  • Kablo giriş modülü
  • İlave Montaj Profil Çifti
  • İlave Montaj Profil Çifti
  • Raf
  • Raf
  • Plastik kapaklı yatay kablo düzenleyici 1U veya 2U
  • Plastik kapaklı yatay kablo düzenleyici 1U veya 2U

    En çok tercih edilen aksesuarlar

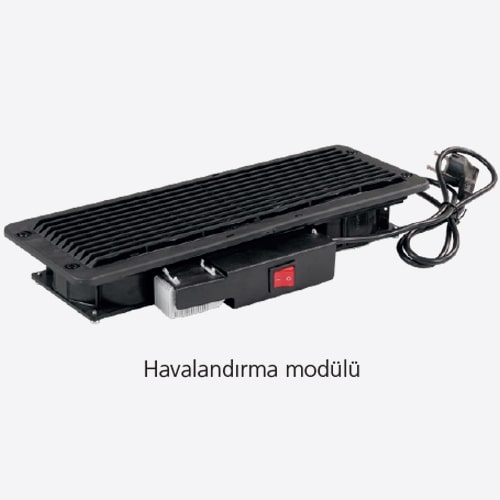

  • Havalandırma Ünitesi
     1, 2 veya 3 fan seçimli
      - Fan başına 155m3 /h debi
      -Besleme 230V - 50 Hz AC
      -IEC14 fişli 1,5m kablolu
      -Termostat 0° - 55°C
      -Işıklı ON/OFF anahtar

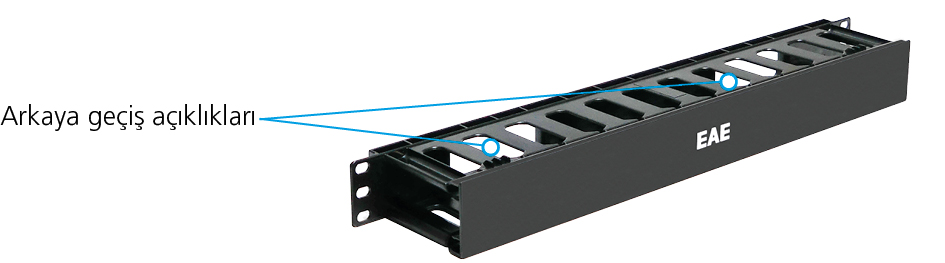

    arkaya geçiş açıklıkları

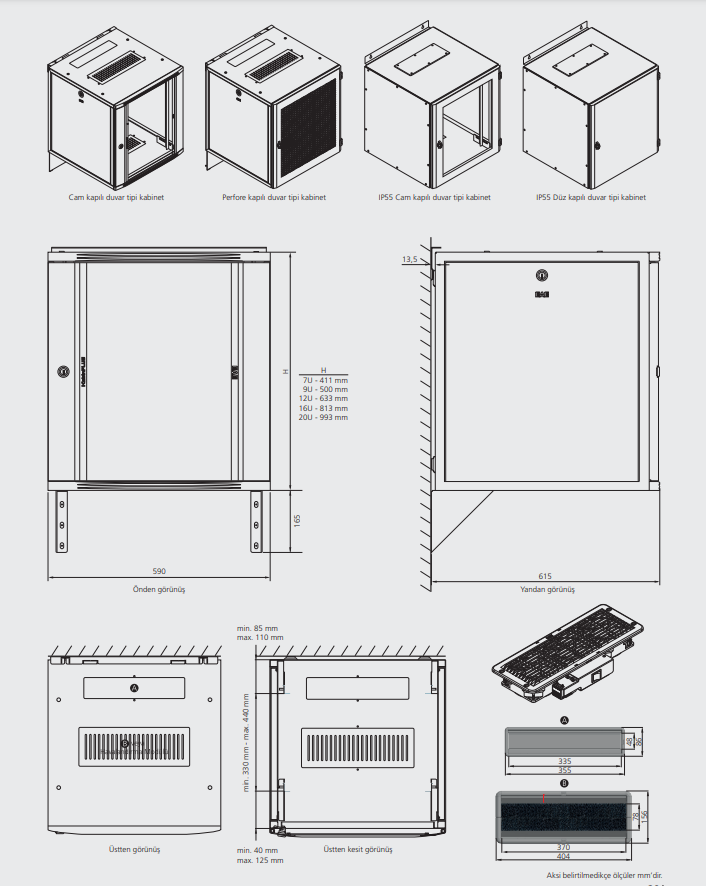

km-serisi-standart-olculer-gorsel
